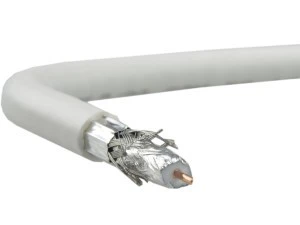

Przewód antenowy 75ohm TC6 Trishield 1,02/4,7/6,9 CCS ekran 80 biały /305m/

Cena:
3 szt.
Wysyłka w 24h

Kabel koncentryczny budynkowy (RG6) tc'6 Trishield (potrójnie ekranowany) uznanej na rynku marki tc'eq, stosowany przez wielu instalatorów i operatorów telewizji kablowych. Przeznaczony do instalacji indywidualnych i zbiorczych.

Kabel tc'6 Trishield jest nowoczesnym kablem o impedancji 75 charakteryzuje się bardzo dobrymi parametrami elektrycznymi i mechanicznymi. Jego dielektryk wykonano nowoczesną metodą spieniania fizycznego.

Kabel posiada Opinię Techniczną Państwowego Instytutu Łączności w Warszawie, którą udostępniamy na życzenie.

Charakterystyka:

  • żyła: 1,02 mm ± 1% CCS
  • dielektryk: spieniony fizycznie PE 4.7 ± 0,15mm
  • ekran:
    • 1 warstwa: folia Al/PET, klejona do wewnętrznego dielektryka
    • 2 warstwa: 64x0,16mm, 80% pokrycia
    • 3 warstwa: folia aluminiowana, dwustronnie laminowana
  • płaszcz zewnętrzny: biały PVC 6,9 ± 0,1mm
  • minimalny promień gięcia: 40mm

Parametry elektryczne:

  • skuteczność ekranowania: 5Mhz~30MHZ: 2,5m/m; 30Mhz~1000Mhz: 85dB, klasa A
  • pojemność kabla: wartość badana: 54+-3 pF/m
  • rezystencja DC żyły wewnętrznej 102/km
  • rezystencja DC ekranowania: 22,8 /km
  • rezystencja DV pętli: 124,8 /k
  • impedancja charakterystyczna: 75

Tłumienność kabla [dB/100m]*:

  • 5 MHz 1,88
  • 55 MHz 5,23
  • 83 MHz 6,37
  • 211 MHz 9,90
  • 250 MHz 10,75
  • 300 MHz 11,57
  • 450 MHz 14,36
  • 600 MHz 16,65
  • 865 MHz 19,92
  • 1000 MHz 21,32

*Dane pochodzą z karty katalogowej i mogą delikatnie różnić się między poszczególnymi kablami, prosimy traktować je poglądowo.

Dane techniczne

Izolator
PE (polietylen spieniony)
Materiał powłoki zewnętrznej
PVC
Materiał żyły zewnętrznej
Al
Średnica żyły wewnętrznej [mm]
1.0200
Impedancja falowa [Ohm]
75
Kolor izolacji
Biały
Rodzaj żyły zewnętrznej
Folia + oplot
Materiał żyły wewnętrznej
Z miedzi (Cu)
Przybliżona średnica zewnętrzna [mm]
6.9000
Maksymalna długość odcinka wyprzedażowego [m]
305

Dane logistyczne

Ean
5907690130541
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
