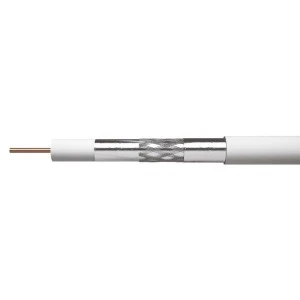

Kabel koncentryczny CB113. Przewód koncentryczny najwyższej jakości ze środkową żyłą z czystej miedzi BC i potrójnym ekranem TRISHIELD z pocynowanej miedzi CuSn, kolor biały. Przewód jest przeznaczony do wszystkich trudnych aplikacji przy transmisji sygnałów CCTV, TV i sygnałów SAT. Ponieważ przewód odznacza się bardzo wysokim tłumieniem ekranu (= bardzo niskie promieniowanie), tym przewodem można transmitować sygnał o bardzo małym poziomie i z tego powodu tym przewodem można przesyłać sygnały na duże
odległości. Dzięki ekranowaniu o wysokiej jakości nie ma problemu z równoległym prowadzeniem większej liczby przewodów na duże odległości. Dzięki właściwemu materiałowi zastosowanemu do wykonania żyły środkowej i oplotu, przewód jest szczególnie odporny na warunki atmosferyczne, wilgoć i korozję. Idealny przewód do prostszych instalacji domowych i w lokalach mieszkalnych.

Parametry:

zastosowanie	instalacje abonenckie CATV, SAT
impedancja	75 Ohm
typ kabla koncentrycznego	CB113
odporność na promieniowanie UV	nie

do zastosowań zewnętrznych	nie
średnica płaszcza kabla	7,05 mm
materiał ekranu	cynowana miedź (CuSn)
ilość na szpuli	250 m
średnica żyły wewnętrznej	1,13 mm
ilość ekranów	3
pokrycie ekranem	>84 %
średnica ekranu	144× 0,12 mm2
kolor płaszcza	biały
materiał żyły wewnętrznej	miedź (Cu)
oznaczenie metrów	1–250 m
typ dielektryka, średnica	FPE 4,8 mm
maksymalne tłumienie przy 20 °C (dB/100m) 860 MHz	18,5
ekran II. folia	Al/taśma spiralna
APE = dielektryk powietrzny	nie
kolor izolacji przewodów zasilających	nie dotyczy
współczynnik skrócenia fali	0,85
zalecane typy złącz - F zaciskane	*K7220
zalecane typy złącz - F skręcane	*K7351
FPE = dielektryk piankowy	tak
ciężar (kg/km)	41,5
izolacja przewodów zasilających	nie dotyczy
rezystancja izolacji między żyłami przy 20 °C (MOhm/km)	1 000
pojemność (pF/m)	52
budowa przewodów zasilających	nie dotyczy
materiał płaszcza kabla	PVC
maksymalne tłumienie przy 20 °C (dB/100m) 1 000 MHz	19,3
maksymalne tłumienie przy 20 °C (dB/100m) 10 MHz	2,2
maksymalne tłumienie przy 20 °C (dB/100m) 100 MHz	5,8
maksymalne tłumienie przy 20 °C (dB/100m) 2 000 MHz	29,5
maksymalne tłumienie przy 20 °C (dB/100m) 450 MHz	12,5
maksymalne tłumienie przy 20 °C (dB/100m) 650 MHz	15,3
maksymalna rezystancja dla prądu stałego przy 20 °C (Ohm/km) - rdzeń wewnętrzny	18,5
maksymalna rezystancja dla prądu stałego przy 20 °C, (Ohm/km) - rdzeń zewnętrzny	38,5
minimalny promień gięcia jednorazowy/wielokrotny	35/70 mm
minimalne tłumienie odbić przy 20 °C (dB) 10–300 MHz	30
minimalne tłumienie odbić przy 20 °C (dB) 300–600 MHz	25
minimalne tłumienie odbić przy 20 °C (dB) 600–900 MHz	23
minimalne tłumienie ekranu (dB) 10 ~ 800 MHz	>95
temperatura użytkowania	+5 °C do +60 °C
substancje niebezpieczne	nie
PE = dielektryk polietylenowy	nie dotyczy
PES = warstwa folii	nie
ilość drucików w ekranie	144× 0,12 mm
przekrój przewodów zasilających	nie dotyczy
temperatura przechowywania	-20 °C do +75 °C
ekran I. folia	1× Al/PES
klasa reakcji na ogień	Eca
