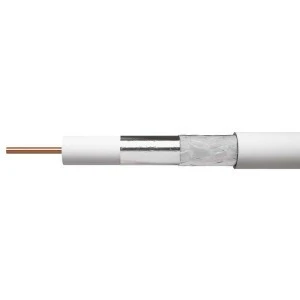

Kabel koncentryczny CB21D. Przewód koncentryczny typu KH21D najwyższej jakości ze środkową żyłą z czystej miedzi BC, kolor biały, CLASS A. Przewód jest przeznaczony do wszystkich trudnych aplikacji przy transmisji sygnałów CCTV, TV i SAT.
Ponieważ przewód odznacza się bardzo wysokim tłumieniem ekranu (= bardzo niskie promieniowanie), tym przewodem można transmitować sygnał o bardzo małym poziomie i z tego powodu tym przewodem można przesyłać sygnały na duże odległości.
Dzięki ekranowaniu o wysokiej jakości nie ma progblemu z równoległym prowadzeniem większej liczby przewodów na duże odległości.

Parametry:

zastosowanie	instalacje wewnętrzne, odporne na zakłócenia, CLASS A
impedancja	nie dotyczy
typ kabla koncentrycznego	CB21D
odporność na promieniowanie UV	nie

do zastosowań zewnętrznych	nie
średnica płaszcza kabla	6,8 mm
materiał ekranu	aluminium (Al)
średnica żyły wewnętrznej	1,1 mm
ilość ekranów	2
pokrycie ekranem	>98 %
średnica ekranu	128× 0,12 mm²
kolor płaszcza	biały
materiał żyły wewnętrznej	miedź (Cu)
oznaczenie metrów	1–100 m
typ dielektryka, średnica	FPE 4,8 mm
maksymalne tłumienie przy 20 °C (dB/100m) 860 MHz	18,5
ekran II. folia	brak
APE = dielektryk powietrzny	nie
kolor izolacji przewodów zasilających	nie dotyczy
współczynnik skrócenia fali	0,85
zalecane typy złącz - F zaciskane	*K7220
zalecane typy złącz - F skręcane	*K7351
FPE = dielektryk piankowy	tak
ciężar (kg/km)	41,5
izolacja przewodów zasilających	nie dotyczy
rezystancja izolacji między żyłami przy 20 °C (MOhm/km)	1 000
pojemność (pF/m)	52
budowa przewodów zasilających	nie dotyczy
materiał płaszcza kabla	PVC
maksymalne tłumienie przy 20 °C (dB/100m) 1 000 MHz	19,3
maksymalne tłumienie przy 20 °C (dB/100m) 10 MHz	2,2
maksymalne tłumienie przy 20 °C (dB/100m) 100 MHz	5,8
maksymalne tłumienie przy 20 °C (dB/100m) 2 000 MHz	29,5
maksymalne tłumienie przy 20 °C (dB/100m) 450 MHz	12,5
maksymalne tłumienie przy 20 °C (dB/100m) 650 MHz	15,3
maksymalna rezystancja dla prądu stałego przy 20 °C (Ohm/km) - rdzeń wewnętrzny	18,5
maksymalna rezystancja dla prądu stałego przy 20 °C, (Ohm/km) - rdzeń zewnętrzny	38,5
minimalny promień gięcia jednorazowy/wielokrotny	35/70 mm
minimalne tłumienie odbić przy 20 °C (dB) 10–300 MHz	30
minimalne tłumienie odbić przy 20 °C (dB) 300–600 MHz	25
minimalne tłumienie odbić przy 20 °C (dB) 600–900 MHz	23
minimalne tłumienie ekranu (dB) 10 ~ 800 MHz	>110
temperatura użytkowania	+5 °C do +60 °C
substancje niebezpieczne	nie
PE = dielektryk polietylenowy	nie dotyczy
PES = warstwa folii	nie
ilość drucików w ekranie	128× 0,12 mm
przekrój przewodów zasilających	nie dotyczy
temperatura przechowywania	-20 °C do +75 °C
ekran I. folia	1× Al/PET
klasa reakcji na ogień	Eca
typ szpuli	papierowa szpula
okres gwarancyjny	5 lat
