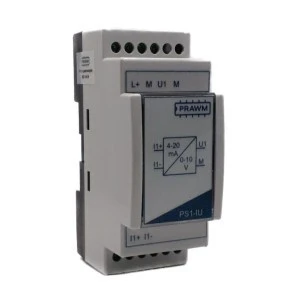

Przetwornik sygnału 4‑20 mA na 0‑10 V PS1‑IU

Przeznaczenie i opis

Przetwornik PS1-IU jest przeznaczony do konwersji standardowego sygnału prądowego 4-20 mA na sygnał napięciowy 0-10 V. Urządzenie znajdzie zastosowanie wszędzie tam gdzie urządzenie sterujące (np. sterownik, przemiennik częstotliwości) ma zbyt mało lub nie ma wcale wejść prądowych. Szczególnie polecane do współpracy z przekaźnikami programowalnymi, które najczęściej mają napięciowe wejścia analogowe.

Cechy urządzenia

· Wysoka dokładność przetwarzania,

· napięcie zasilania w zakresie od 12 do 30 V DC,

· zabezpieczenie przed odwrotnym podłączeniem zasilania,

· dużo tańsze rozwiązanie niż dedykowany moduł rozszerzeń do sterownika lub przemiennika częstotliwości,

· występuje w wersji jedno i dwu kanałowej,

· obudowa o szerokości 2 modułów z niepalnego ABS UL-94-HB,

· montaż na szynie TH35.

Realizowane funkcje

· Przetwarzanie sygnału prądowego 4-20 mA na sygnał napięciowy 0-10 V,

Zasada działania

Sygnał prądowy podłączony do przetwornika jest zamieniany przez układ elektroniczny na sygnał napięciowy.

Podłączenie elektryczne

Do urządzenia należy podłączyć:

· zasilanie : L+, M,

· wejściowy sygnał prądowy: I1+, I1-,

· wyjściowy sygnał napięciowy: U1, M,

Wszystkie zaciski masy „M” są ze sobą wewnętrznie połączone.

Dane techniczne

· Napięcie zasilania: od 12 do 30 V DC.

· Pobór prądu: 35 mA.

· Sygnał wejściowy: 4-20 mA.

· Rezystancja wejściowa: 100 Ω.

· Sygnał wyjściowy: 0-10 V DC.

· Błąd przetwarzania: ± 1%.

· oddzielenie galwaniczne: nie

· Zakres temperatury pracy: od 0˚C do 50˚C

· Stopień ochrony: IP20,

· Wymiary obudowy: 59 mm x 35 mm x 86 mm (2 moduły).

Gwarancja i uwagi końcowe

Na przetwornik PS1-IU udzielamy 12 miesięcznej gwarancji producenta.

Do urządzenia dołączamy instrukcję obsługi.
