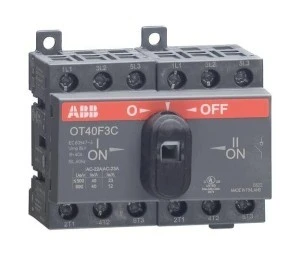

Przełącznik zasilania I-0-II OT40F3C to 3-biegunowy wyłącznik odłączający o znamionowym prądzie 40 A, przeznaczony do przełączania i odłączania obwodów zasilania w rozdzielnicach przemysłowych i panelach sterowniczych. Konstrukcja z przednim napędem — urządzenie dostarczane bez wałka i rączki.
Cechy techniczne
Konfiguracja: 3-biegunowy (3P), pozycje I-0-II (pozycja środkowa 0 — odłączenie).
Prąd znamionowy: 40 A przy chłodzeniu konwencjonalnym.
Napęd: przedni; dostarczany bez wałka i rączki (możliwość montażu zewnętrznych elementów sterujących).
Osłona zacisków: stopień ochrony IP20.
Przekrój przewodów: 0,75–10 mm² (zalecane zaciski zgodnie z instrukcją montażu).
Montaż: płyta montażowa lub szyna DIN.
Wymiary i masa: szerokość 70 mm, wysokość 68 mm, masa około 0,25 kg.
Projekt zgodny z normami dotyczącymi wyłączników łączeniowych (m.in. IEC 60947-1 i IEC 60947-3).
Kod zamówieniowy: 1SCA104913R1001.
Zastosowanie produktu
Przełączanie i odłączanie źródeł zasilania w rozdzielnicach przemysłowych i budynkowych.
Instalacje sterowania maszyn — izolacja obwodów napędowych i pomocniczych podczas prac serwisowych.
Panele sterownicze i szafy rozdzielcze wymagające 3-biegunowego odłączenia przy prądzie do 40 A.
Aplikacje, gdzie wymagane jest zewnętrzne sterowanie mechaniczne (przedni napęd bez wałka i rączki).
