Akcesoria instalacyjne

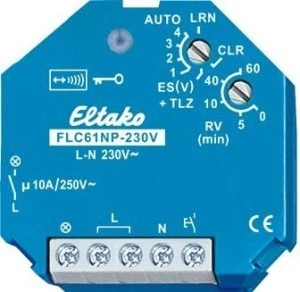

1 styk zwierny niebezpotencjałowy 10 A/250 V AC, lampy LED 230 V do 400 W, żarówki 2000 W. 5 trybów pracy do wyboru. Szyfrowana komunikacja radiowa, dwukierunkowa komunikacja radiowa i funkcja repeatera z możliwością włączenia. Straty w trybie czuwania tylko 0,8 W. Do montażu podtynkowego. Długość 45 mm, szerokość 45 mm, głębokość 33 mm. Napięcie zasilania, przełączania i sterowania lokalnie 230 V. W przypadku awarii napięcia zasilania stan przełączania pozostaje niezmieniony. Po przywróceniu napięcia zasilania następuje wyłączenie zgodnie z definicją. Po instalacji należy poczekać na automatyczną krótką synchronizację, zanim podłączony odbiornik zostanie podłączony do sieci. Oprócz radiowego wejścia sterującego za pomocą wewnętrznej anteny, ten radiowy moduł można również sterować lokalnie za pomocą ewentualnie zamontowanego przed nim konwencjonalnego przycisku sterującego 230 V. Nie dopuszcza się stosowania prądu lampy jarzeniowej. Można zaprogramować przycisk trybu pracy. Można zaprogramować szyfrowane czujniki. Można włączyć dwukierunkową komunikację radiową i/lub funkcję repeatera. Każda zmiana stanu oraz otrzymane telegramy sterowania centralnego są następnie potwierdzane telegramem radiowym. Ten telegram radiowy można zaprogramować w innych elementach wykonawczych, sterownikach i wyświetlaczach uniwersalnych. Za pomocą górnego przełącznika obrotowego w pozycji LRN można przypisać do 35 przycisków radiowych, w tym jeden lub więcej przycisków sterowania centralnego. Ponadto czujniki ruchu i jasności radiowe. Następnie wybiera się żądany tryb pracy: ES(V)+TLZ: W tym trybie pracy aktywna jest normalna funkcja przełącznika impulsowego z przyciskami. Opóźnienie powrotu dla funkcji ESV można ustawić za pomocą dolnego przełącznika obrotowego RV w zakresie od 0 do 60 minut. Włączanie i wyłączanie odbywa się za pomocą przycisków uniwersalnych i przycisków kierunkowych. Przyciski centralnego włączania i ustawione opóźnienie powrotu na przełączniku obrotowym RV zapewniają funkcję czasowego włączania oświetlenia klatki schodowej TLZ. AUTO1: W trybie pracy AUTO1 (półautomatyczny ruch: tylko wyłączanie sterowane ruchem) włączanie i wyłączanie odbywa się za pomocą przycisków uniwersalnych, przycisków kierunkowych lub przycisków sterowania centralnego. W przypadku braku ruchu po upływie opóźnienia powrotu ustawionego na dolnym przełączniku obrotowym RV w zakresie od 0 do 60 minut następuje wyłączenie za pomocą jednego lub kilku czujników ruchu radiowego. AUTO2: W trybie pracy AUTO2 (półautomatyczny ruch i jasność: wyłączanie sterowane wyłącznie ruchem i jasnością) włączanie i wyłączanie odbywa się za pomocą przycisków uniwersalnych, przycisków kierunkowych lub przycisków sterowania centralnego. W przypadku braku ruchu lub wystarczającej jasności, po upływie czasu opóźnienia powrotu ustawionego na dolnym przełączniku obrotowym RV w zakresie od 0 do 60 minut, urządzenie wyłącza się za pomocą jednego lub kilku czujników ruchu i jasności. AUTO3: W trybie pracy AUTO3 (pełna automatyka ruchu: włączanie i wyłączanie sterowane ruchem) przy spadku jasności poniżej progu za pomocą jednego lub kilku radiowych czujników ruchu i jasności włącza się, a przy braku ruchu po upływie czasu opóźnienia powrotu ustawionego na dolnym przełączniku obrotowym RV w zakresie od 0 do 60 minut wyłącza się. Dodatkowo można włączać i wyłączać za pomocą przycisków uniwersalnych, przycisków kierunkowych lub przycisków sterowania centralnego. AUTO4: W trybie pracy AUTO4 (pełna automatyka ruchu i jasności: włączanie i wyłączanie sterowane ruchem i jasnością) włącza się po spadku jasności poniżej progu za pomocą jednego lub kilku radiowych czujników ruchu i jasności, a wyłącza się po upływie czasu opóźnienia powrotu ustawionego na dolnym przełączniku obrotowym RV w zakresie od 0 do 60 minut, jeśli nie wykryto ruchu lub jasność jest wystarczająca. Dodatkowo można włączać i wyłączać za pomocą przycisków uniwersalnych, przycisków kierunkowych lub przycisków sterowania centralnego. Jeśli przycisk trybu pracy jest zaprogramowany, przypisanie 4 przycisków jest stałe i ma następujące funkcje: w lewym górnym rogu AUTO, funkcja zgodnie z ustawieniem przełącznika obrotowego. W prawym górnym rogu WŁĄCZONE z priorytetem. W lewym i prawym dolnym rogu WYŁĄCZONE z priorytetem. Wybór trybu pracy AUTO sygnalizowany jest krótkim włączeniem i wyłączeniem lampy. W przypadku oświetlenia lampami LED, energooszczędnymi i świetlówkami do pomiaru jasności wystarczy jeden czujnik FBH w pomieszczeniu. W przypadku oświetlenia lampami żarowymi i halogenowymi dla trybów pracy AUTO2 i AUTO4 należy zaprogramować zewnętrzny czujnik jasności jako czujnik główny. Jeśli zaprogramowano kilka czujników, wyłączenie następuje dopiero wtedy, gdy wszystkie czujniki zgłaszają brak ruchu lub wystarczającą jasność. Dioda LED towarzyszy procesowi programowania zgodnie z instrukcją obsługi i podczas pracy sygnalizuje polecenia sterujące radiowe krótkim miganiem.
