Przełącznik modułowy zasilania I‑0‑II (sieć‑agregat) 40A 1P SSQ140 002421415
- Producent:ETI POLAM
- Indeks producenta:002421415
- Indeks TIM:0001-00015-87099
- Kategoria:Rozłączniki i przełączniki
- Ocena:
Cena:
Niezawodne i sprawdzone przełączniki instalacyjne SSQ
Modułowe przełączniki zasilania SSQ I-0-II (sieć-agregat) umożliwiają proste i bezproblemowe przełączanie źródeł zasilania w przypadku wystąpienia stanów awaryjnych (np. zaniku napięcia sieci). Przeznaczone są do montażu w rozdzielnicach przystosowanych do montażu aparatury modułowej - wyposażonych w szyny TH35. Przełączniki posiadają możliwość plombowania dla wybranej pozycji: I lub II.
Parametry techniczne
Indywidualny numer indentyfikacyjny nadany przez producenta.
002421415
Typ produktu określony przez producenta.
SSQ 140
Modułowe przełączniki źródła zasilania SSQ I-0-II (sieć-agregat) umożliwiają proste i bezproblemowe przełączanie źródeł zasilania.
Przełącznik trójpołożeniowy modułowy
Ustalona przez producenta wartość prądu, który aparat może przewodzić podczas pracy ciągłej, przy określonej temperaturze odniesienia otaczającego powietrza.
40
Napięcie znamionowe prądu przemiennego AC to wartość napięcia elektrycznego określona dla danego urządzenia, która jest zalecana lub maksymalnie dopuszczalna do prawidłowego i bezpiecznego działania. Jest to wartość, która jest podawana przez producenta urządzenia i jest uwzględniana w procesie jego projektowania i użytkowania.
230/400
Częstotliwość napięcia zasilającego, przy której przewidziano pracę aparatu elektrycznego i do której się odnoszą inne wielkości charakteryzujące aparat.
50/60
Wersja wykonania danego łącznika modułowego: jedno-, dwu-. trój- i czterobiegunowe.
1
Wielkość zacisku przyłączeniowego łącznika umożliwiająca przyłączenie przewodu typu linka o odpowiednim przekroju poprzecznym, wyrażonym w mm2.
1,5 - 10
Wielkość zacisku przyłączeniowego łącznika umożliwiająca przyłączenie przewodu typu drut o odpowiednim przekroju poprzecznym, wyrażonym w mm2.
1,5 - 16
Stopień ochrony przed dostępem do części niebezpiecznych i przed wnikaniem obcych ciał stałych i/lub przed wnikaniem wody określony zgodnie z normą EN 60529.
IP20
Określenie odległośći pomiędzy stykami głównymi łączników w stanie otwartym wyrażona w milimetrach.
>3
Określenie sposobu montażu aparatu w obudowie.
Szyna TH-35
Określenie pozycji w jakej aparat może pracować np. poziomo, pionowo, od góry, na boku.
dowolna
Normy i standardy według których dany łącznik został zaprojektowany, przetestowany i certyfikowany.
PN-IEC 60947-3

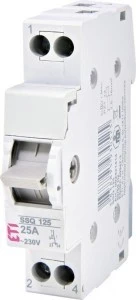

Zdjęcie produktu
Zalety produktu
- Aparaty w wykonaniu modułowym, montowane na szynę TH-35.
- Odległość pomiędzy stykami łączników w stanie otwartym jest większa od 3 milimetrów.
- Przełączniki posiadają możliwość plombowania dla wybranej pozycji: I lub II.
- Przełączanie pomiędzy źródłami zasilania z przerwą przez "0". Możliwość ustawienia dźwigni w pozycji "0".
- Wyraźne oznaczona pozycja w której znajduje się dźwginia.
- Produkt posiada certyfikat Biuro Badawcze DS. Jakości (BBJ).
- Każdy wyłącznik oznaczony kodem EAN i kodem QR kierującym do pełnej dokumentacji produktu.
- Oznaczone zaciski przełącznika zapewniają proste i szybkie podłączenie.
Rysunek wymiarowy
Dozwolone pozycje montażu
