Akcesoria instalacyjne

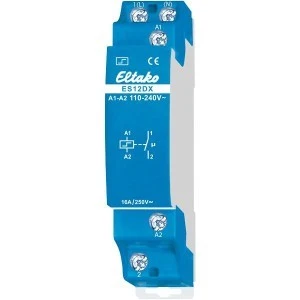

1 styk zwierny bezpotencjałowy 16 A/250 V AC, lampy LED 230 V do 600 W, żarówki 2000 W. Brak strat w trybie czuwania. Urządzenie do montażu szeregowego na szynie DIN-EN 60715 TH35. 1 jednostka podziału = 18 mm szerokości, 58 mm głębokości. Dzięki opatentowanej technologii ELTAKO Duplex (DX) styki, które normalnie są bezpotencjałowe, mogą przełączać się w punkcie przejścia przez zero podczas przełączania napięcia przemiennego 230 V 50 Hz, co znacznie zmniejsza zużycie. W tym celu wystarczy podłączyć przewód N do zacisku (N), a przewód L do 1(L). Daje to stratę w trybie czuwania wynoszącą zaledwie 0,1 W. Jeśli styk jest używany do sterowania urządzeniami przełączającymi, które same nie przełączają się w punkcie przejścia przez zero, nie należy podłączać (N), ponieważ dodatkowe opóźnienie zamknięcia spowoduje odwrotny efekt. Napięcie sterujące 110 V AC – 240 V AC na wejściu sterującym A1/A2. Bardzo niski poziom hałasu przełączania. Nie jest wymagane stałe zasilanie, dlatego nie występują straty w trybie czuwania. Najnowocześniejsza technologia hybrydowa łączy w sobie zalety bezzużyciowego sterowania elektronicznego z wysoką wydajnością specjalnych przekaźników. Dzięki zastosowaniu przekaźnika bistabilnego nawet w stanie włączonym nie występują straty mocy cewki i związane z tym nagrzewanie. Styk przekaźnika może być otwarty lub zamknięty podczas uruchamiania i synchronizuje się przy pierwszym uruchomieniu. Przypisanie zacisków przyłączeniowych jest identyczne jak w przypadku elektromechanicznego wyłącznika impulsowego S12-100-. Jeśli ten przełącznik impulsowy znajduje się w obwodzie elektrycznym, który jest monitorowany przez przełącznik polowy FR12-230V, nie jest wymagane dodatkowe obciążenie podstawowe. Napięcie monitorujące FR12-230V musi być jednak ustawione na maksymalną wartość, a sterowanie odbywa się wyłącznie poprzez A1-A2.
