Akcesoria instalacyjne

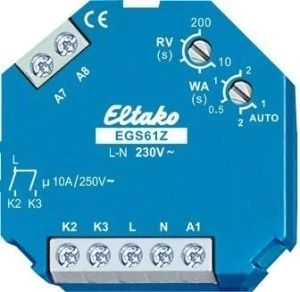

Przełącznik grupowy impulsowy do sterowania centralnego, 1 + 1 styk zwierny niebezpotencjałowy 10 A/250 V AC, do silnika 230 V AC. Strata w trybie czuwania tylko 0,4 W. Do montażu wpuszczanego. Długość 45 mm, szerokość 45 mm, głębokość 32 mm. Najnowocześniejsza technologia hybrydowa łączy w sobie zalety bezzużyciowego sterowania elektronicznego z wysoką wydajnością specjalnych przekaźników. Ten przełącznik grupowy impulsów prądowych realizuje polecenia przekaźników czujnikowych lub przełączników i przycisków i włącza silnik 230 V dla elementu zaciemniającego lub rolety. Napięcie sterujące, zasilające i przełączające 230 V. Na A1, A7 i A8 należy sterować tym samym potencjałem co L. Dzięki zastosowaniu przekaźników bistabilnych nawet w stanie włączonym nie występuje strata mocy cewki i nie dochodzi do jej nagrzewania. Po instalacji należy poczekać na automatyczną krótką synchronizację, zanim podłączony odbiornik zostanie podłączony do sieci. Za pomocą wejścia sterującego A1 można sterować impulsowo w górę, zatrzymanie, w dół, zatrzymanie za pomocą przycisku uniwersalnego. Za pomocą diody RTD (dowolna polaryzacja) można podłączyć przycisk kierunkowy w dół. Kolejny przycisk kierunkowy w górę podłącza się bezpośrednio do A1. Przy pierwszym impulsie sterującym w dół EGS61Z przełącza wejście sterujące A1 na przycisk kierunkowy. Aby ponownie przełączyć wejście sterujące A1 na przycisk uniwersalny, należy na krótko odłączyć napięcie zasilania. Dodatkowe wejścia sterujące A7 i A8 służą do centralnego sterowania w górę i w dół z priorytetem. Priorytet wynika z faktu, że te wejścia sterujące nie mogą być nadpisane przez inne wejścia sterujące, dopóki centralny styk sterujący jest zamknięty. Sygnał sterujący aktywuje pozycję przełączania w górę lub w dół. Kolejny sygnał sterujący (<700 ms) na tym wejściu sterującym natychmiast przerywa proces, a kolejny sygnał sterujący (>700 ms) kontynuuje bieżącą akcję. Za pomocą przełącznika obrotowego RV ustawia się opóźnienie powrotu. Jeśli przełącznik grupowy impulsów prądowych znajduje się w pozycji w górę lub w dół, uruchamia się ustawiony czas opóźnienia, po upływie którego urządzenie automatycznie przełącza się w stan zatrzymania. Czas opóźnienia musi być zatem wybrany co najmniej tak długi, jak czas potrzebny elementowi zaciemniającemu lub roletom na przejście z jednej pozycji końcowej do drugiej. Przełącznik obrotowy WA służy do sterowania automatyczną zmianą kierunku ruchu: w ustawieniu między 0,5 a 2 sekundami czasu zmiany kierunku ruchu automatyczna zmiana kierunku ruchu jest włączona. W tym przypadku tylko w przypadku „w dół” po upływie czasu opóźnienia ustawionego górnym przełącznikiem obrotowym następuje zmiana kierunku obrotu, np. w celu napięcia markiz lub ustawienia żaluzji w określonej pozycji. AUTO 1: Brak automatycznego odwracania kierunku i funkcji komfortowego odwracania kierunku. A7, A8 i przycisk kierunku: Naciśnięcie < 1 s – przebieg statyczny (styk zamyka się tylko podczas naciśnięcia) Naciśnięcie > 1 s – przebieg dynamiczny (styk pozostaje zamknięty), zatrzymanie po ponownym naciśnięciu. AUTO 2: Automatyczne odwracanie z czasem odwracania 1 s. Dodatkowo lokalna funkcja komfortowego odwracania żaluzji za pomocą przycisku uniwersalnego na A1 jest aktywna: podwójny impuls powoduje powolny obrót w przeciwnym kierunku, który zatrzymuje się po kolejnym impulsie.
