Przekładnik prądowy CTR‑30 500/5 10VA CL.0,5 004805512
- Producent:ETI POLAM
- Indeks producenta:004805512
- Indeks TIM:0004-00013-44654
- Kategoria:Przekładniki prądowe
- Ocena:
Cena:
Powiadom o dostępności
Niezawodne i sprawdzone przekładniki prądowe CTR
Przekładniki prądowe CTR znajdują zastosowanie w systemach kontrolno-pomiarowych: analizatorach parametrów sieci, układach automatycznej korekcji współczynnika mocy (PFC).
Parametry techniczne
Indywidualny numer indentyfikacyjny nadany przez producenta.
004805512
Typ produktu określony przez producenta.
CTR-30 500/5 CL.0,5
500/5
12,5
0,5
0,365
E (120°C max)
720 max
50/60
5
-20 do +45
72 x In
2,5 x Ith

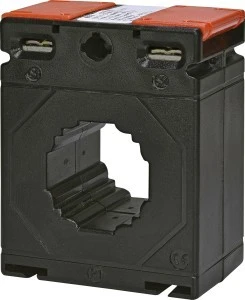

Zdjęcie produktu
Zalety produktu
- Zaciski przyłączeniowe z pokrywą (IP20).
- Zaciski przyłączeniowe do uniwersalnego podłączenia.
- W zestawie: Uchwyt przewodu ze śrubą dociskową.
- W zestawie: Uchwyt szyn prądowych ze śrubą dociskową.
- W zestawie: Uchwyty do montażu na płycie.
- Montaż bezpośrednio na szynie prądowej lub płycie montażowej za pomocą dołączonych uchwytów.
- Rdzeń.
- Obudowa wykonana z poliwęglanu z włóknem szklanym 10%, odporność ogniowa UL 94V-0.
- Adapter do monotwania na szynie TH (opcja).
Rysunek wymiarowy
