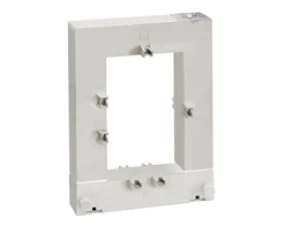

Przekładnik prądowy 1500/5A, klasa 0,5, rdzeń otwierany, otwór 80x120mm DM3TA1500

Przekładniki prądowe DM3TA… mają otwierany rdzeń, co umożliwia stosowanie ich w już istniejących rozdzielniach, bez konieczności demontażu przewodów lub szyn zasilających.

Przekładniki prądowe serii DM3TA... instaluje się w systemach elektrycznych, aby zmniejszyć prąd strony pierwotnej do wartości wtórnej 5A, co odpowiada prądowi na wejściach prądowych liczników energii, mierników cyfrowych lub przekaźników nadzorczych.

Seria przekładników prądowych DM3TA... posiada klasę dokładności 1/0,5, wykonana została bez uzwojenia pierwotnego oraz może być stosowana w układach pomiarowych od 500A wzwyż.

Charakterystyka robocza

– częstotliwość robocza: 50...60Hz

– prąd strony wtórnej: 5A

– przeciążenie wytrzymywane: 120%Ip

– znamionowe napięcie izolacji Ui: 720V

– znamionowy prąd termiczny krótkotrwały Ith: 40...60 Ipn przez 1 sekundę

– znamionowy prąd dynamiczny Idyn: 2,5 Ith przez 1 sekundę

– izolacja (typ suchy): klasa E

– zaciski śrubowe

– osłony do plombowania

– montaż śrubami (adapter w standardzie)

– stopień ochrony: IP30

– warunki otoczenia

• temperatura pracy: -25 ... +50°C

• temperatura składowania: -40 ... +80°C.

• wilgotność względna bez kondensacji: 90%.

Certyfikaty i zgodności

Certyfikaty: EAC.

Zgodne z normami: IEC/EN/BS 61869-2, IEC/EN/BS 61869-1.
