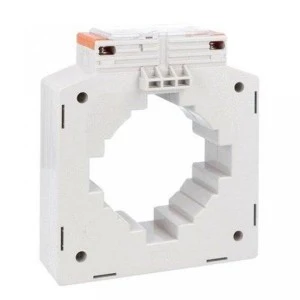

Przekładnik prądowy 1000/5A, klasa 0,5s, na przewód 85,5mm, do szyny: 100x20mm, 80x45mm DM5TP1000

Seria przekładników prądowych DM...TP posiada klasę dokładności 0,5s, wykonana została bez uzwojenia pierwotnego oraz może być stosowana w układach pomiarowych od 60A wzwyż.

Przekładniki prądowe serii DM...TP instaluje się w systemach elektrycznych, aby zmniejszyć prąd strony pierwotnej do wartości wtórnej 5A, co odpowiada prądowi na wejściach prądowych liczników energii, mierników cyfrowych lub przekaźników nadzorczych.

Charakterystyka robocza

– częstotliwość robocza: 50...60Hz

– prąd strony wtórnej: 5A

– przeciążenie wytrzymywane: 120%Ip

– znamionowe napięcie izolacji Ui: 720V

– znamionowy prąd termiczny krótkotrwały Ith: 40...60 Ipn przez 1 sekundę

– znamionowy prąd dynamiczny Idyn: 2,5 Ith przez 1 sekundę

– izolacja (typ suchy): klasa E

– zaciski: śrubowe

– osłony do plombowania

– montaż na szynie 35mm (IEC/EN/BS 60715) lub śrubami (adaptery w standardzie)

– stopień ochrony: IP30

– warunki otoczenia:

• temperatura pracy: -25 ... +50°C

• temperatura składowania: -40 ... +80°C.

• wilgotność względna bez kondensacji: 90%.

Certyfikaty i zgodności

Certyfikaty: EAC.

Zgodne z normami: IEC/EN/BS 61869-2, IEC/EN/BS 61869-1.
