Przekaźniki instalacyjne

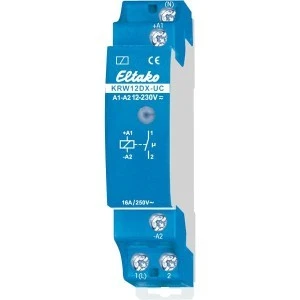

KRW12DX-UC to przekaźnik sprzęgający z wolframowym zestykiem wyprzedzającym, przeznaczony do łączenia dużych obciążeń LED. Zestyk wolframowy zamyka się przed zestykiem głównym i przejmuje trwający kilka milisekund prąd załączeniowy zasilaczy LED. Dodatkowo pracuje w technologii Duplex z uniwersalnym napięciem sterowniczym.
Najważniejsze cechy
- wolframowy zestyk wyprzedzający, materiał zestyku W + AgSnO₂
- maksymalny prąd załączeniowy 500 A / 2 ms
- lampy LED 230 V do 600 W, żarowe do 3300 W
- uniwersalne napięcie sterownicze 12–230 V UC, technologia Duplex
- brak straty w czuwaniu, wskazanie sterowania diodą LED
Dane techniczne
| Zestyk | 1 zwierny bezpotencjałowy 16 A / 250 V AC |
|---|
| Materiał zestyku | W + AgSnO₂ |
|---|
| Prąd załączeniowy | maks. 500 A / 2 ms |
|---|
| Lampy LED 230 V | do 600 W |
|---|
| Obciążenie rezystancyjne | 3300 W (do 2 × 10⁴ cykli przy 1 s załączenia i 9 s wyłączenia) |
|---|
| Obciążenie indukcyjne / pojemnościowe | 1000 VA / 500 VA |
|---|
| Napięcie sterownicze | 12–230 V UC |
|---|
| Szerokość / głębokość | 1 moduł (18 mm) / 58 mm |
|---|
| Stopień ochrony obudowa / zaciski | IP50 / IP20 |
|---|
| Temperatura otoczenia | −20…+50 °C |
|---|
Zastosowanie
Katalog pokazuje go jako stopień mocy w parze z przekaźnikiem bistabilnym (impulsowym) ES12Z, np. w obiektach z rozbudowanym oświetleniem LED, w których prądy załączeniowe zasilaczy przeciążają zwykły zestyk.
Pytania z montażu
Po montażu zestyk jest zamknięty, choć nie było sterowania. Czy to usterka?
Nie. Zestyk roboczy może przy uruchomieniu być otwarty lub zamknięty i synchronizuje się przy pierwszym zadziałaniu.
