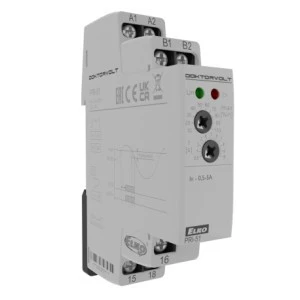

Przekaźnik nadzorczy poziomu prądu Imax w 1F ‑ AC 5A ELKO 4928

Przekaźnik nadzorczy poziomu prądu Imax w 1F - AC 5A ELKO ⭐⭐⭐⭐⭐ ➡️ służy do nadzoru przepływu prądu w systemach ogrzewania, kontroli poboru prądu silników jednofazowych. ➡️ ciągłe ustawienie prądu wyzwalania za pomocą potencjometru. ➡️ regulowane opóźnienie 0.5 - 10 s (w celu eliminacji krótkotrwałych zmian). ➡️ możliwość zastosowania pomocą przekładnika prądowego. ➡️ zakres AC 0.5 - 5 A. ➡️ zasilanie jest galwanicznie odseparowane odmierzonego prądu. ➡️ styk wyjściowy 1x 8A CO. ➡️ wykonanie 1-modułowe, montaż na szynie DIN. ➡️ Dane techniczne przekaźnika nadzorczego firmy ELKO: ✔️ Zasilanie - - zaciski zasilania A1 - A2 - - napięcie zasilania 24 - 240 V AC i 24 V DC (AC 50 - 60 Hz), - - pobór mocy (max.) 25 VA/ 1.6 W, - - max moc rozproszona (Un + zaciski): 1.5W, - - tolerancja napięcia zasilania -15 %; +10 % , ✔️ obwód mierzony - - podłączenie obciążenia między B1 - B2, - - zakres prądu AC0.5-5A (AC 50 - 60 Hz), - - maks stały prąd 17 A, - - obciążenie szczytowe < 1 s 50A, - - ustawienie wartości prądu potencjometrem, - - opóźnienie regulowane, 0.5 - 10 s ✔️ dokładność - - dokładność ustawienia (mech.) 5 % - - dokładność powtórzeń < 1 % - - zależność od temperatury <0.1 % / °C - - tolerancja wartości progowych 5% ( dla zakresu 0.05 - 0.5 A i 0.1 - 10 A max 10%) - - histereza ( z błędnego do OK): 5 % - - żywotność mechaniczna 60 000 000 op. - - żywotność elektryczna (AC1) 150 000 op. ✔️ wyjście - - ilość styków 1x CO (AgNi) - - prąd znamionowy 8 A / AC1 - - moc łączeniowa 2000 VA / AC1, 240 W / DC - - sygnalizacja wyjścia czerwona dioda LED ✔️ pozostałe dane - - temperatura pracy -20 .. +55 °C, - - temp. przechowywania - 30 .. +70 °C, - - wytrzymałość izolacji 4 kV (zasilanie - wyjście), - - pozycja robocza dowolna, - - montaż szyna DIN EN 60715, - - stopień ochrony obudowy IP40 od strony panelu przedniego / IP10 zaciski, - - kategoria przepięciowa III - - stopień zanieczyszczenia 2 - - przekrój przewodów doprowadzających (mm2) maks. 2x 2.5, 1x 4 z tulejką maks. 1x 2.5, maks. 2x 1.5, - - zgodność z normami EN 60255-1, EN 60255-26, EN 60255-27; - - wymiary 90x 17.6 x 64 mm Dokładny opis urządzenia możliwy do pobrania w zakładce Pobierz
