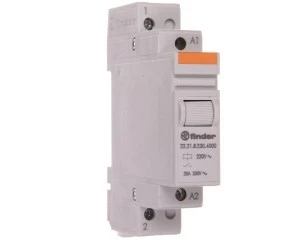

Przekaźnik modułowy mocy 1Z 20A 230V AC, styk AgSnO2 22.21.8.230.4000
Modułowy, monostabilny przekaźnik mocy serii 22 przeznaczony do montażu na szynie DIN 35 mm, stosowany do przełączania obciążeń AC o prądzie znamionowym do 20 A; wyposażony w pojedynczy styk zwierny wykonany ze stopu AgSnO2.
Cechy techniczne
- Funkcja: mechaniczny, monostabilny (1 styk zwierny – 1Z)
- Prąd znamionowy: 20 A
- Napięcie cewki / sterowania: 230 V AC, 50–60 Hz
- Rodzaj napięcia zasilającego: AC; nominalne napięcie obciążenia do 250 V (wartości seryjne zgodne ze specyfikacją producenta)
- Materiał styków: AgSnO2 – zwiększona odporność na łuk i zużycie przy przełączaniu obciążeń indukcyjnych
- Maksymalna zdolność łączeniowa dla świetlówek: do 1000 VA (wartość odniesienia dla oświetlenia tradycyjnego/świetlówek)
- Wymiary i montaż: szerokość 1 moduł, montaż na szynie DIN 35 mm, głębokość wbudowania 58,4 mm
- Zakres temperatur pracy: od -40 °C do +40 °C
- Stopień ochrony: IP20
- Dodatkowe cechy: przycisk testujący i możliwość rozbudowy o akcesoria montażowe zgodne z serią 22
Zastosowanie produktu
- Rozdzielnice i panele sterownicze z montażem na szynie DIN – przełączanie obwodów zasilających
- Sterowanie oświetleniem tradycyjnym i świetlówkowym (do wartości mocy wskazanej dla świetlówek)
- Systemy automatyki budynkowej i instalacje HVAC do sterowania obciążeniami AC
- Aplikacje wymagające separacji galwanicznej i łączenia obwodów sterujących z obwodami mocy
- Wykorzystanie w układach, gdzie istotna jest trwałość styków przy częstym przełączaniu dzięki stykom AgSnO2
