Przekaźnik kontroli i zaniku fazy 3x380VAC + N asymetria 30 styk 5A/250VAC

Ogólne

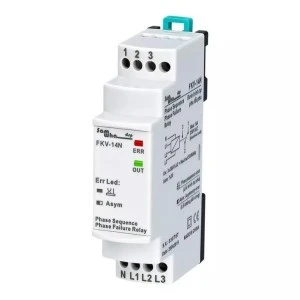

FKV-14N Przekaźniki awarii fazowej są zaprojektowane tak, aby uniknąć awarii silników trójfazowych spowodowanych błędami w sieci.

Zasada użytkowania i działania

Normalna praca (brak błędu): gdy napięcie jest w normalnych wartościach, a kolejność faz jest poprawna, przekaźnik zostaje aktywowany, a dioda OUT świeci.

Błąd asymetrii: gdy jakakolwiek faza wychodzi poza normalny zakres, dioda ERR miga w odstępach 2 sekund, dioda out jest wyłączona, a przekaźnik rozłącza układ.

Błąd odwrócenia fazy: Dioda ERR świeci nieprzerwanie, dioda OUT gaśnie, a przekaźnik rozłącza układ

Błąd PTC: kiedy temperatura silnika przekroczy wartość znamionową, dioda ERR miga w odstępach 1 sekundy, dioda OUT gaśnie, a przekaźnik rozłącza układ. Kiedy temperatura silnika wróci do normy, przekaźnik ponownie się aktywuje, a dioda OUT zaświeci.

Gdy przekaźnik jest załączony: styki 2 (COM) i 3 (NC) tworzą obwód zamknięty, a styki 1 (NC) i 2 (COM) obwód otwarty.

Gdy przekaźnik jest rozłączony: styki 2 (COM) i 1 (NC) tworzą obwód zamknięty, a styki 3 (NC) i 2 (COM) obwód otwarty.

Parametry techniczne:

• Napięcie robocze (Un): 3x380V AC + neutralny
• Częstotliwość robocza: 50/60Hz.
• Moc robocza: <6VA
• Temperatura pracy: -20°C ...+ 55°C
• Asymetria: ± % 30
• Wyświetlacz: Diody OUT i ERR
• Typ połączenia: Połączenie terminalowe
• Obciążalność styku przekaźnika: 5A/250V AC (obciążenie rezystancyjne)
• Średnica kabla: 1,5mm
• Waga: 110g
• Montaż: Montowane na szynie DIN

Schemat połączeń

Wymiary
