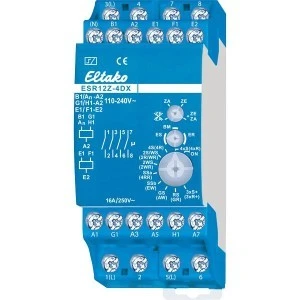

Z 4 niezależnymi stykami, każdy 1 styk zwierny bezpotencjałowy 16 A/250 V AC, lampy LED 230 V do 600 W, żarówki 2000 W. Straty w trybie czuwania tylko 0,03-0,4 W. Urządzenie do montażu szeregowego na szynie DIN-EN 60715 TH35. 2 jednostki podziału = 36 mm szerokości, 58 mm głębokości. Dzięki opatentowanej technologii ELTAKO Duplex (DX) 3 z 4 normalnie bezpotencjałowych styków mogą przełączać się przy przejściu przez zero podczas przełączania napięcia przemiennego 230 V 50 Hz, co znacznie zmniejsza zużycie. W tym celu wystarczy podłączyć przewód N do zacisku (N), a przewody zewnętrzne do 1(L), 3(L) lub 5(L). Powoduje to dodatkową stratę w trybie czuwania wynoszącą zaledwie 0,1 W. Jeśli styk jest używany do sterowania urządzeniami przełączającymi, które same nie przełączają się w punkcie przejścia przez zero, nie należy podłączać (N), ponieważ dodatkowe opóźnienie zamknięcia spowoduje odwrotny efekt. Lokalne uniwersalne napięcie sterujące 110-240 V AC. Z dodatkowymi uniwersalnymi wejściami sterującymi napięciem centralnym włączanie i wyłączanie dla 110-240 V AC, galwanicznie oddzielone od lokalnych wejść sterujących. Z dodatkowymi grupowymi wejściami sterującymi włączanie i wyłączanie dla 110-240 V AC. Ten sam potencjał co lokalne wejścia sterujące. Za pomocą wejść sterujących grupowych można oddzielnie sterować grupami tych przełączników impulsowych w centralnym systemie sterowania. Napięcie zasilania takie samo jak lokalne napięcie sterujące. Dzięki zastosowaniu przekaźników bistabilnych nawet w stanie włączonym nie występuje strata mocy cewki i nie dochodzi do jej nagrzewania. Po instalacji należy poczekać na automatyczną krótką synchronizację, zanim podłączone odbiorniki zostaną podłączone do sieci. Polecenia centralne mają zawsze pierwszeństwo, lokalne wejścia sterujące są zablokowane podczas wykonywania polecenia centralnego. W przypadku awarii napięcia zasilania następuje wyłączenie zgodnie z definicją. Za pomocą górnego przełącznika obrotowego można całkowicie lub częściowo wyłączyć ten wyłącznik impulsowy z centralnego sterowania: ZE+ZA = centralne włączenie i centralne wyłączenie aktywne, ZE = tylko centralne włączenie aktywne, ZA = działa tylko centralne wyłączenie, ZE+ZA przekreślone = brak sterowania centralnego. Środkowym przełącznikiem obrotowym wybiera się funkcje dolnego przełącznika obrotowego dla ES i ER. Za pomocą ER wybiera się funkcje zacisków. Po wybraniu BM można sterować za pomocą czujnika ruchu, funkcja zgodnie z instrukcją obsługi. Nie nadaje się do sprzężenia zwrotnego z napięciem przełączającym ściemniacza. W tym celu należy używać wyłącznie przekaźników ESR12DDX-UC, ESR12NP-230V+UC lub ESR61NP-230V+UC. Dolnym przełącznikiem obrotowym można wybierać spośród 18 funkcji: ON = włączone na stałe. 4xS = 4-krotny przełącznik impulsowy z 1 stykami zwiernymi, wejścia sterujące A1, A3, A5 i A7. (4xR) = 4-krotny przekaźnik przełączający z 1 stykami zwiernymi, wejścia sterujące A1, A3, A5 i A7. 4S = przełącznik impulsowy z 4 stykami zwiernymi. (4R) = przekaźnik przełączający z 4 stykami zwiernymi. 2S/WS = przełącznik impulsowy z 3 stykami zwiernymi i 1 stykiem rozwiernym. (2R/WR) = przekaźnik przełączający z 3 stykami zwiernymi i 1 stykiem rozwiernym. 2WS = przełącznik impulsowy z 2 stykami zwiernymi i 2 stykami rozwiernymi. (2WR) = przekaźnik przełączający z 2 stykami zwiernymi i 2 stykami rozwiernymi. SSa = przełącznik szeregowy 2 + 2 styki zwierne z sekwencją przełączania 0-2-2+4-2+4+6, sygnał zwrotny 8. (4RR) = przekaźnik prądu spoczynkowego z 4 stykami rozwiernymi. SSb = przełącznik szeregowy 2 + 2 styki zwierne z sekwencją przełączania 0-2-2+4-2+4+6-2+4+6+8. (EW) = przekaźnik włączający z 3 stykami zwiernymi i 1 stykiem rozwiernym, czas przełączania 1 s. GS = przełącznik grupowy. Sekwencja przełączania 0-2-0-4-0-6-0. Sygnał zwrotny 8. (AW) = przekaźnik wyłączający z 3 stykami zwiernymi i 1 stykami rozwiernymi, czas przełączania 1 s. RS = przełącznik z 4 stykami zwiernymi, A1 = wejście sterujące ustawiania i A3 = wejście sterujące resetowania. (GR) = przekaźnik grupowy 1 + 1 + 1 +1 styków zwiernych. 3xS+ = potrójny przełącznik impulsowy z 1 stykem zwiernym + sygnał zwrotny 8, wejścia sterujące A1, A3 i A5. (3xR+) = potrójny przekaźnik przełączający z 1 stykem zwiernym + sygnał zwrotny 8, wejścia sterujące A1, A3 i A5.
