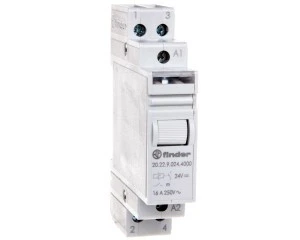

Przekaźnik impulsowy 2Z 16A 24V DC 20.22.9.024.4000

Przekaźnik impulsowy 2Z 16A 24V DC 20.22.9.024.4000

Modułowy przekaźnik impulsowy serii 20 przeznaczony do montażu na szynie DIN 35 mm, stosowany do zdalnego i centralnego sterowania obwodami zasilanymi napięciem sieciowym. Model 20.22.9.024.4000 to jednostka z cewką 24 V DC i dwoma stykami zwiernymi (2Z).

Cechy techniczne

• Konfiguracja styków: 2 styki zwierne (2Z).
• Znamionowy prąd załączania: 16 A; przeznaczony do obciążeń rezystancyjnych i indukcyjnych przy napięciu sieci 230 V AC.
• Napięcie sterowania: 24 V DC (cewka DC); seria umożliwia także wersje z cewkami AC.
• Montaż: szyna DIN 35 mm; szerokość: 1 moduł (17,4 mm).
• Funkcja: elektroniczny przekaźnik impulsowy do sterowania centralnego z możliwością zaprogramowania pracy.
• Elementy sterujące: wbudowany przycisk testujący oraz 7 programów łączeniowych do wyboru trybu pracy.
• Kompatybilność: możliwość współpracy z podświetlanymi przyciskami po zastosowaniu kondensatora 026.00.
• Budowa modułowa umożliwiająca instalację w rozdzielnicach i rozbudowę systemu sterowania.

Zastosowanie

• Centralne sterowanie oświetleniem w budynkach mieszkalnych i komercyjnych.
• Sterowanie schodowe i impulsowe (np. łączniki schodowe, sterowanie wielopunktowe).
• Systemy automatyki budynkowej (integracja z panelami sterującymi i systemami BMS).
• Instalacje rozdzielcze w rozbudowanych układach sterowania wymagających modułowych przekaźników o prądzie do 16 A.
• Zdalne załączanie obwodów napięcia sieciowego 230 V AC sterowanych sygnałem 24 V DC.
