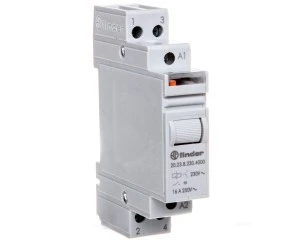

Przekaźnik impulsowy 1Z 1R 16A 230V AC AgSnO2 20.23.8.230.4000
Przekaźnik impulsowy do montażu na szynie DIN 35 mm, przeznaczony do sterowania obwodami oświetleniowymi i ogólnymi obciążeniami do 16 A. Urządzenie oferuje konfigurację styków 1Z/1R oraz funkcje czasowe i programowalne dla zastosowań instalacyjnych.
Cechy techniczne
- Układ styków: 1Z/1R (1 × zwierny, 1 × rozwierny) — pojedynczy obwód przełączający.
- Materiał styków: AgSnO2, przystosowane do przełączeń obciążeń rezystancyjnych i indukcyjnych.
- Maksymalny prąd znamionowy: 16 A.
- Maksymalne napięcie obwodu pomocniczego/roboczego: 250/400 V (AC).
- Znamionowe napięcie sterowania Us: 230 V AC, 50/60 Hz (sterowanie AC, spolaryzowany napęd, tryb monostabilny).
- Montaż: szyna DIN 35 mm; wymiary: szer. 18 mm, gł. 84 mm.
- Połączenie elektryczne: śrubowe; bez odłączalnych zacisków.
- Stopień ochrony: IP20.
- Funkcje użytkowe: 7 programów łączeniowych, przycisk testujący, miejsce na tabliczkę opisową; możliwość współpracy z podświetlanymi przyciskami przy użyciu kondensatora.
- Konstrukcja: brak wymuszonego prowadzenia styku; pojedynczy rodzaj styku zgodny z opisem technicznym.
- Dostępne akcesoria: moduły współpracy z podświetlanymi przyciskami i elementy montażowe poprawiające integrację w rozdzielnicach.
Zastosowanie produktu
- Sterowanie oświetleniem w obiektach mieszkalnych, komercyjnych i przemysłowych (schodowe, impulsowe, czasowe).
- Integracja w rozdzielnicach i systemach automatyki na szynie DIN 35 mm.
- Zastosowania wymagające programowalnych funkcji łączeniowych i testowania bez demontażu (panel serwisowy/przycisk testowy).
- Sterowanie obwodami do 16 A: obwody oświetleniowe oraz inne odbiorniki elektryczne z uwzględnieniem charakterystyki i dopuszczalnego obciążenia.
- Współpraca z podświetlanymi przyciskami w instalacjach wymagających sygnalizacji stanu załączenia.
