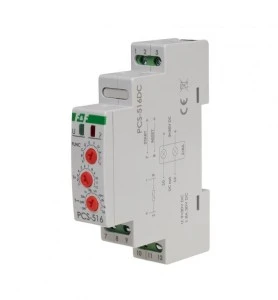

Przekaźnik czasowy PCS‑516DC

Funkcja: 10-funkcyjny z wejściami START i RESET Napięcie zasilania: 9÷30 V DC Montaż: na szynie 35 mm Przekaźniki czasowe służą do sterowania czasowego w układach automatyki przemysłowej i domowej (np.: wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp). Działanie Przekaźnik realizuje wybraną funkcję pracy zgodnie z ustawionym reżimem czasowym. Wybór określonego zakresu czasowego oraz funkcji pracy przekaźnika polega na ustawieniu odpowiedniej kombinacji obrotowych przełączników kodowych. Cechy przekaźników w wersji DC: * Wyjścia półprzewodnikowe (tranzystor w układzie otwartego kolektora OC) * Brak problemów ze zużywaniem się styków przekaźnika – dedykowany do pracy z dużą częstotliwością przełączeń Funkcje pracy OPÓŹNIONE ZAŁĄCZENIE Po podaniu napięcia zasilającego (świeci LED zielona U) wyjście pozostaje otwarte i następuje odmierzanie nastawionego czasu pracy „t”. Po odmierzeniu czasu „t” następuje załączenie wyjścia (świeci LED czerwona). Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu. OPÓŹNIONE WYŁĄCZENIE Do czasu załączenia przekaźnika wyjście pozostaje otwarte. Po podaniu napięcia zasilającego (świeci LED zielona) wyjście zostanie zamknięte i następuje odmierzanie nastawionego czasu pracy „t” (świeci LED czerwona). Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu. FF PCS-516 diag C.gif OPÓŹNIONE ZAŁĄCZENIE - CYKLICZNIE Tryb pracy opóźnionego załączania realizowany cyklicznie w jednakowych odstępach ustawianego czasu pracy i przerwy. FF PCS-516 diag D.gif OPÓŹNIONE WYŁĄCZENIE - CYKLICZNIE Tryb pracy opóźnionego wyłączania realizowany cyklicznie w jednakowych odstępach ustawianego czasu pracy i przerwy. FF PCS-516 diag E.gif Generowanie impulsu 0,5 s po zadanym czasie „t”. FF PCS-516 diag F.gif Generowanie pojedynczego impulsu o czasie „t” zboczem narastającym sygnału START. W trakcie odmierzania czasu układ nie reaguje na impulsy START. FF PCS-516 diag G.gif Generowanie pojedynczego impulsu o czasie „t” zboczem opadającym sygnału START. W trakcie odmierzania czasu układ nie reaguje na impulsy START. FF PCS-516 diag H.gif Opóźnienie przy wyłączeniu z możliwością podtrzymania. Zbocze narastające sygnału START powoduje załączenie przekaźnika, natomiast zbocze opadające powoduje rozpoczęcie odmierzania czasu. Podanie sygnału START w trakcie odmierzania czasu powoduje przedłużenie cyklu o kolejny czas „t” zboczem opadającym. FF PCS-516 diag I.gif Generowanie pojedynczego impulsu 0,5 s po czasie „t” wyzwolonym zboczem opadającym sygnału START. FF PCS-516 diag K.gif Wyłączenie przekaźnika na określony czas „t” zboczem narastającym sygnału START. W trakcie odmierzania czasu układ nie reaguje na sygnał START. Uwaga! * Podanie napięcia RESET w trakcie wykonywania funkcji powoduje: - dla funkcji A, B, C, D, F realizację trybu pracy od początku. - dla funkcji F, G, H, I powrót przekaźnika do stanu początkowego i oczekiwanie na sygnał START. - dla funkcji K trwałe załączenie styku przekaźnika w pozycji 11-12. * Ustawienie przełącznika obrotowego zakresu czasowego w pozycji: * Przy włączonym zasilaniu układ nie reaguje na zmianę nastaw zakresu czasowego. * Praca z nowo ustawionym zakresem czasu następuje po wyłączeniu i powtórnym włączeniu zasilania. * Przy włączonym zasilaniu w ustawionym zakresie czasowym możliwa jest płynna regulacja czasu w zakresie wartości nastawy czasu. Zakresy czasowe 0,1s: 0,1÷1,2 s 1s: 1÷12 s 10s: 10÷120 s 1m: 1÷12 min. 10m: 10÷120 min. 2h: 2÷24 godz. 1d: 1÷12 dni (24÷288 godz.) 2d: 2÷24 dni (48÷576 godz.) ON - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycję 11-12. OFF - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycję 11-10.
