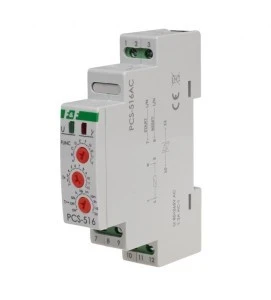

Przekaźnik czasowy PCS ‑516AC

Funkcja: 10-funkcyjny
z wejściami START i RESET
Napięcie zasilania: 85÷265 V AC/DC
Montaż: na szynie 35 mm

Przekaźniki czasowe służą do sterowania czasowego w układach automatyki przemysłowej i domowej (np.: wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp).

Działanie
Przekaźnik realizuje wybraną funkcję pracy zgodnie z ustawionym reżimem czasowym. Wybór określonego zakresu czasowego oraz funkcji pracy przekaźnika polega na ustawieniu odpowiedniej kombinacji obrotowych przełączników kodowych.

Cechy przekaźników w wersji AC:
* Wyjście półprzewodnikowe (triak) do sterowania obciążeń zasilanych napięciem AC
* Załączenie obciążenia w zerze napięcia, wyłączenie w zerze prądu – niski udar przy załączeniu
* Brak problemów ze zużywaniem się styków przekaźnika – dedykowany do pracy z dużą częstotliwością przełączeń
* Wyjście odseparowane od wejścia – można zasilać/sterować jedną fazą, a odbiornik może być podłączony do innej fazy

Funkcje pracy



OPÓŹNIONE ZAŁĄCZENIE
Po podaniu napięcia zasilającego (świeci LED zielona U) wyjście pozostaje otwarte i następuje odmierzanie nastawionego czasu pracy „t”. Po odmierzeniu czasu „t” następuje załączenie wyjścia (świeci LED czerwona). Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.

OPÓŹNIONE WYŁĄCZENIE
Do czasu załączenia przekaźnika wyjście pozostaje otwarte. Po podaniu napięcia zasilającego (świeci LED zielona) wyjście zostanie zamknięte
i następuje odmierzanie nastawionego czasu pracy „t” (świeci LED czerwona). Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.

OPÓŹNIONE ZAŁĄCZENIE - CYKLICZNIE
Tryb pracy opóźnionego załączania realizowany cyklicznie w jednakowych odstępach ustawianego czasu pracy i przerwy.

OPÓŹNIONE WYŁĄCZENIE - CYKLICZNIE
Tryb pracy opóźnionego wyłączania realizowany cyklicznie w jednakowych odstępach ustawianego czasu pracy i przerwy.

Generowanie impulsu 0,5 s po zadanym czasie „t”.

Generowanie pojedynczego impulsu o czasie „t” zboczem narastającym sygnału START. W trakcie odmierzania czasu układ nie reaguje na impulsy START.

Generowanie pojedynczego impulsu o czasie „t” zboczem opadającym sygnału START. W trakcie odmierzania czasu układ nie reaguje na impulsy START.

Opóźnienie przy wyłączeniu z możliwością podtrzymania. Zbocze narastające sygnału START powoduje załączenie przekaźnika, natomiast zbocze opadające powoduje rozpoczęcie odmierzania czasu. Podanie sygnału START w trakcie odmierzania czasu powoduje przedłużenie cyklu o kolejny czas „t” zboczem opadającym.

Generowanie pojedynczego impulsu 0,5 s po czasie „t” wyzwolonym zboczem opadającym sygnału START.

Wyłączenie przekaźnika na określony czas „t” zboczem narastającym sygnału START. W trakcie odmierzania czasu układ nie reaguje na sygnał START.

Uwaga!
* Podanie napięcia RESET w trakcie wykonywania funkcji powoduje:
- dla funkcji A, B, C, D, F realizację trybu pracy od początku.
- dla funkcji F, G, H, I powrót przekaźnika do stanu początkowego i oczekiwanie na sygnał START.
- dla funkcji K trwałe załączenie styku przekaźnika w pozycji 11-12.
* Ustawienie przełącznika obrotowego zakresu czasowego w pozycji:
* Przy włączonym zasilaniu układ nie reaguje na zmianę nastaw zakresu czasowego.
* Praca z nowo ustawionym zakresem czasu następuje po wyłączeniu i powtórnym włączeniu zasilania.
* Przy włączonym zasilaniu w ustawionym zakresie czasowym możliwa jest płynna regulacja czasu w zakresie wartości nastawy czasu.

Zakresy czasowe

0,1s:	0,1÷1,2 s
1s:	1÷12 s
10s:	10÷120 s
1m:	1÷12 min.
10m:	10÷120 min.
2h:	2÷24 godz.
1d:	1÷12 dni (24÷288 godz.)
2d:	2÷24 dni (48÷576 godz.)

ON - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycję 11-12.
OFF - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycję 11-10.
