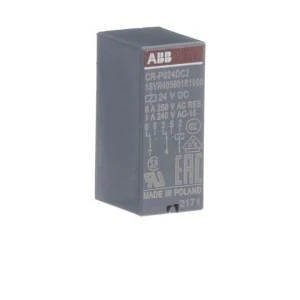

CR-P024DC2 Przekaźnik interfejsowy z serii CR-P (pcb). Przekaźnik z cewka na napięcie 24 V DC ma 2 styki przełączne 250 V / 8 A. Dostępne podstawki standardowe i logiczne, wtykowe moduły funkcyjne, uchwyty i oznaczniki dostepne jako akcesoria.
Dane techniczne
CN
85364900
Z odłączalnymi zaciskami
Nie
Kompletny z gniazdem
Nie
Znamionowe napięcie sterowania Us dla AC 60 Hz [V]
-
PKWiU
27.12.24.0
Z wymuszonym prowadzeniem styku
Nie
Znamionowe napięcie sterowania Us dla AC 50 Hz [V]
Przekaźnik interfejsowy CR-P024DC2 z cewką 24 V DC przeznaczony do przełączania sygnałów i obciążeń w instalacjach automatyki przemysłowej; stosowany jako element separujący obwody sterujące i wykonawcze oraz do realizacji logiki przekaźnikowej.
Cechy techniczne
Cewka: 24 V DC (A1‑A2).
Układ styków: 2 styki przełączne (2c/o).
Maksymalne parametry styków: do 250 V, 8 A.
Zakres temperatur pracy: -40 °C do +85 °C.
Wymiary: szer. 12,7 mm × gł. 15,7 mm × wys. 29 mm.
Konstrukcja: brak odłączalnych zacisków; brak wymuszonego prowadzenia styku; produkt nie jest kompletny z gniazdem (wymaga dedykowanego gniazda z oferty producenta).
Dostępne akcesoria: podstawki i moduły funkcyjne przeznaczone do współpracy z serią CR‑P.
Zastosowanie
Separacja i przekazywanie sygnałów pomiędzy sterownikami PLC, systemami automatyki a obciążeniami wykonawczymi.
Sterowanie obwodami pomocniczymi: lampki sygnalizacyjne, cewki styczników, elektrozawory i inne obciążenia mieszczące się w granicach znamionowych styków.
Budowa logiki przekaźnikowej i realizacja funkcji przełączających w szafach sterowniczych przy użyciu dedykowanych gniazd i modułów.
Stosowanie w instalacjach wymagających pracy w szerokim zakresie temperatur eksploatacyjnych (-40 °C do +85 °C).
Uwaga bezpieczeństwa: Niebezpieczne napięcie — montaż i prace instalacyjne mogą wykonywać wyłącznie osoby z doświadczeniem elektrotechnicznym; w zależności od warunków roboczych osłona przekaźnika może się silnie nagrzać.
