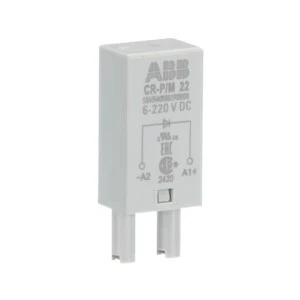

Moduł CR-P/M 22 zabezpieczający przed polaryzacją 6-220 V DC A1+ A2- 1SVR405651R0000
Moduł wtykowy CR-P/M 22 przeznaczony jest do ochrony obwodów DC przed odwrotną polaryzacją oraz do zapewnienia diody swobodnego przewodzenia dla cewek i elementów sterujących. Montowany bezpośrednio w gniazdach typu CR-P i CR-M, stosowany w instalacjach automatyki i układach sterowania.
Cechy techniczne
- Funkcja: ochrona przed odwrotną polaryzacją oraz zintegrowana dioda swobodnego przewodzenia.
- Napięcie sterujące: 6–220 V DC.
- Złącza/Polaryzacja: A1+ / A2-.
- Kompatybilność: moduł wtykowy przeznaczony do gniazd CR-P i CR-M.
- Wymiary: 24 mm (szer.) × 9 mm (wys.) × 13 mm (głęb.).
- Masa: 0,002 kg.
- Budowa: moduł typu plug-in umożliwiający szybką wymianę bez rozłączania przewodów w płycie montażowej.
Zastosowanie produktu
- Ochrona cewek przekaźników i styczników w obwodach sterujących DC przed uszkodzeniem wskutek odwrotnej polaryzacji.
- Zastosowanie w rozdzielnicach i panelach sterowniczych wykorzystujących gniazda CR-P/CR-M.
- W instalacjach automatyki maszynowej oraz systemach zasilania buforowego, gdzie konieczne jest zabezpieczenie elementów wykonawczych przed błędnym podłączeniem polaryzacji.
- W modernizacjach i serwisie urządzeń przemysłowych wymagających szybkiej wymiany modułów ochronnych.
