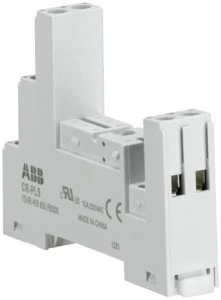

Podstawka logiczna CR-PLS do przekaźników CR-P 1c/o lub 2c/o 1SVR405650R0000
Podstawka CR-PLS służy do montażu i połączenia przekaźników serii CR‑P o konfiguracji styków 1c/o lub 2c/o. Przeznaczona do instalacji w rozdzielnicach i szafach sterowniczych jako element pośredniczący między układem sterowania a obwodami wykonawczymi.
Cechy techniczne
- Kompatybilność: przeznaczona do przekaźników CR‑P z 1 lub 2 stykami przełączającymi (c/o).
- Zaciski: śrubowe, umożliwiające pewne połączenie przewodów sygnałowych.
- Montaż: na szynie montażowej DIN 35 mm.
- Wymiary: szerokość 15,5 mm × wysokość 61 mm × głębokość 75 mm.
- Zakres temperatur pracy: od −40 °C do +70 °C.
- Właściwości izolacyjne: konstrukcja zapewnia izolację pomiędzy obwodami sterującymi i obwodami wykonywalnymi.
- Przeznaczenie: do stosowania z odpowiednim przekaźnikiem sprzęgającym z oferty ABB.
Zastosowanie produktu
- Pola sterownicze i rozdzielnice przemysłowe — montaż modułowy na szynie DIN 35 mm.
- Automatyka maszynowa i linie produkcyjne jako moduł interfejsowy między PLC a obciążeniami.
- Systemy zabezpieczeń i układy sygnalizacyjne wymagające przekaźnikowego sprzężenia sygnałów.
- Serwis i wymiana przekaźników CR‑P w instalacjach ABB — wygodne osadzenie przekaźnika na podstawce.
- Uwaga: Niebezpieczne napięcie! Montaż i prace eksploatacyjne mogą wykonywać wyłącznie osoby posiadające kwalifikacje elektrotechniczne.
