Przekaźnik CR-M230AC4 4c/o A1-A2=230VAC 250V/6A 1SVR405613R3000

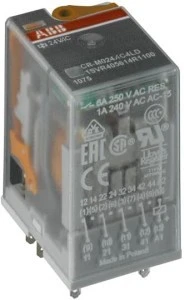

Przekaźnik interfejsowy CR-M230AC4 to miniaturowe urządzenie z cewką 230 V AC i czterema stykami zmiennymi (4 c/o), przeznaczone do sterowania kilkoma obwodami jednym sygnałem wejściowym. Urządzenie montuje się na szynie DIN i współpracuje z gniazdami systemu ABB CR‑M.
Cechy techniczne
- Konfiguracja styków: 4 c/o (4 × SPDT).
- Napięcie cewki: A1‑A2 = 230 V AC.
- Obciążalność styków: do 250 V, 6 A (przeznaczone do obciążeń zgodnych z tą wartością).
- Wyposażenie: przycisk testowy do ręcznego załączenia oraz dioda LED sygnalizująca obecność zasilania.
- Montaż: na standardową szynę DIN; kompatybilny z gniazdami ABB CR‑M (przekaźnik nie jest dostarczany z gniazdem).
- Konstrukcja: brak odłączalnych zacisków; brak wymuszonego prowadzenia styku.
- Wymiary (S×W×G): 21,2 × 27,5 × 35,6 mm.
- Zakres temperatur pracy: −40 °C do +55 °C.
- Uwaga montażowa: urządzenie przeznaczone do instalacji przez osobę z doświadczeniem elektrotechnicznym; w zależności od warunków pracy obudowa może się znacznie nagrzać.
Zastosowanie produktu
- Interfejsy w systemach automatyki przemysłowej i budynkowej — przełączanie sygnałów sterujących i pomocniczych.
- Rozszerzanie wyjść sterowników PLC i systemów kontrolno‑pomiarowych.
- Sterowanie obwodami sygnalizacyjnymi, lampami i niewielkimi odbiornikami do 6 A.
- Zastosowania w rozdzielnicach sterowniczych, panelach operatorskich i modułach funkcyjnych wymagających kompaktowego przekaźnika pomocniczego.
- Stosować w instalacjach zgodnie z wymaganiami montażowymi i bezpieczeństwa; instalację wykonywać wyłącznie personel kwalifikowany.
