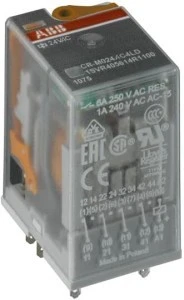

Przekaźnik CR-M230AC3L 3c/o A1-A2=230VAC 250V/10A LED 1SVR405612R3100
Wtykowy przekaźnik interfejsowy CR-M230AC3L przeznaczony do separacji sygnałów i sterowania obwodami AC przy zasilaniu cewki 230 V AC; stosowany w automatyce przemysłowej, instalacjach sterowania oraz rozdzielnicach przekaźnikowych.
Cechy techniczne
- Konfiguracja styków: 3 c/o (trzy styki przełączające SPDT).
- Cewka: A1–A2 = 230 V AC (50/60 Hz).
- Maksymalne napięcie styków: do 250 V AC; maksymalny prąd obciążenia: 10 A.
- Wskaźnik stanu cewki: dioda LED sygnalizująca zasilanie cewki.
- Funkcja diagnostyczna: wbudowany przycisk testowy umożliwiający ręczne załączenie styków.
- Konstrukcja: wtykowy moduł przekaźnikowy do montażu w gnieździe na szynę DIN (gniazdo sprzedawane oddzielnie).
- Temperaturowy zakres pracy: -40 °C do +55 °C.
- Złącza i konstrukcja: bez odłączalnych zacisków; brak wymuszonego prowadzenia styku; produkt nie jest dostarczany jako kompletny z gniazdem.
- Akcesoria kompatybilne: standardowe i logiczne gniazda ABB oraz moduły funkcyjne do rozbudowy i integracji.
Zastosowanie
- Oddzielanie obwodów sterowania od obwodów wykonawczych w układach automatyki i instalacjach przemysłowych.
- Sterowanie silników pomocniczych, zaworów i obwodów sygnalizacyjnych wymagających przełączania do 10 A.
- Integracja w panelach sterowniczych i rozdzielnicach na szynie DIN przy użyciu dedykowanych gniazd.
- Zastosowania w systemach binarnych i logice sekwencyjnej przy współpracy z modułami funkcyjnymi.
