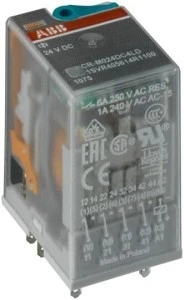

Przekaźnik CR-M024DC2L 2c/o A1-A2=24VDC 250V/12A LED 1SVR405611R1100
Przekaźnik interfejsowy CR-M024DC2L przeznaczony do montażu wtykowego; cewka 24 V DC, układ styków 2 c/o (dwa styki przełączające). Stosowany jako element separacji sygnału i sterowania obwodami przemysłowymi oraz w szafach sterowniczych współpracujących z PLC.
Cechy techniczne
- Cewka: 24 V DC (A1–A2).
- Układ styków: 2 c/o (dwa przełączające, SPDT).
- Obciążalność styków: maks. 12 A przy 250 V AC.
- Wskaźnik: dioda LED sygnalizująca zasilanie cewki.
- Przycisk testowy do ręcznego uruchamiania przekaźnika.
- Montaż: konstrukcja wtykowa na gniazdo; umożliwia montaż w szynę DIN przy użyciu odpowiedniego gniazda.
- Zakres temperatur pracy: od -40 °C do +70 °C.
- Atrybuty konstrukcyjne: brak odłączalnych zacisków; brak wymuszonego prowadzenia styków; nie jest dostarczany w komplecie z gniazdem.
- Numer katalogowy: 1SVR405611R1100.
- Ostrzeżenie: niebezpieczne napięcie — montaż i podłączenie wyłącznie przez osobę z kwalifikacjami elektrotechnicznymi; w zależności od warunków osłona może się znacznie nagrzać.
Zastosowanie
- Interfejsy sterowników PLC i systemów automatyki przemysłowej — separacja sygnałów sterujących.
- Sterowanie obwodami oświetlenia, styczników pomocniczych, zaworów elektromagnetycznych oraz niewielkich odbiorników do 12 A.
- Szafy sterownicze i rozdzielnice, panele operatorskie oraz moduły wyjść przekaźnikowych.
- Aplikacje wymagające ręcznego testowania sygnału (przycisk testowy) i lokalnej sygnalizacji stanu (LED).
- Uwaga stosunkowa: ze względu na brak wymuszonego prowadzenia styków przekaźnik nie jest przeznaczony do funkcji bezpieczeństwa wymagających styków forced-guided.
