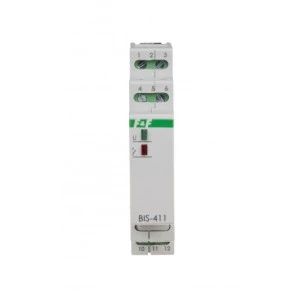

Przekaźnik bistabilny BIS-411M-LED 24V

Opis produktu

Zasilanie: 9-30 V
Max obciążenie: 16 A (120 A/20 ms)
Montaż: na szynie 35 mm

Współpracuje z przyciskami podświetlanymi.
Z pamięcią pozycji styku.

Elektroniczny, bistabilny przekaźnik impulsowy umożliwia załączenie lub wyłączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych, chwilowych (dzwonkowych) włączników sterujących.

BIS-411iM 24 V występuje w wersjach:

• BIS-411 230 V - podstawowy model z pojedynczym przekaźnikiem 16 A
• BIS-411-LED- 230 V - ze stykiem przystosowanym do współpracy z odbiornikami o dużym prądzie startowym, takimi jak: świetlówki LED, świetlówki ESL, transformatory elektroniczne, lampy wyładowcze itp.
• BIS-411M 230 V - z pamięcią pozycji styku. Po załączeniu zasilania zostanie przywrócony stan przekaźnika jaki był w monencie wyłączenia zasilania.
• BIS-411M-LED- 230 V - ze stykiem przystosowanym do współpracy z odbiornikami o dużym prądzie startowym oraz z pamięcią pozycji styku.
• BIS-411 2Z 230 V - jednokanałowy z dwoma niezależnymi stykami roboczymi 2 x NO.
• BIS-411 1R1Z 230 V - jednokanałowy z dwoma niezależnymi stykami roboczymi: 1 x NO oraz 1 x NC.

Działanie impulsowego przekaźnika bistabilnego

Załączenie odbiornika następuje po impulsie prądu spowodowanym naciśnięciem dowolnego przycisku chwilowego (dzwonkowego) podłączonego do przekaźnika. Wyłączenie odbiornika nastąpi po następnym impulsie lub po zaniku zasilania. Wersja przekaźnka z literą "M" posiada pamięć pozycji styku, tzn. po załączeniu zasilania zostanie przywrócony stan przekaźnika jaki był w momencie wyłączenia zasilania.

UWAGA!
BIS-411M-LED 230V może współpracować z przyciskami podświetlanymi (ΣI<5mA).

Tabela mocy

Wartości orientacyjne dopuszczalnego obciążenia.
