Rozłącznik bezpiecznikowy (ang. fuse-switch) - aparat elektryczny z wymiennymi wkładkami topikowymi stosowany do zabezpieczeń instalacji elektrycznych. Technicznie w rozłączniku bezpiecznikowym jest mechaniczne połączenie rozłącznika i oprawy bezpiecznikowej w której umieszczone są bezpieczniki topikowe. Służy do rozłączania obwodów w stanie bezprądowym jak do wyłączani prądów roboczych i zwarciowych. W stanie bezprądowym wyjęcie wkładek rozłącznika bezpiecznikowego stwarza widoczną przerwę izolacyjną jak w przypadku odłącznika. Stosowane są w sieciach rozdzielczych, rozdzielnicach głównych w budynkach wielorodzinnych, w instalacjach elektroenergetycznych przemysłowych i innych.

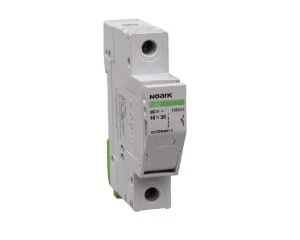

Podstawy bezpiecznikowe cylindryczne dla prądu znamionowego do 100 A. Dzięki kategorii użytkowania AC-20B przy 400/690 V AC mogą być wykorzystane do załączania i rozłączania aplikacji bez obciążenia. Konstrukcja aparatu umożliwia jego montaż na szynie TH-35 mm i pozwala na zastosowanie w różnych systemach. Wkładki bezpiecznikowe typu gG i aM można stosować w odniesieniu do maksymalnej dopuszczalnej straty mocy.
PARAMETRY PRODUKTU:
EAN: 8592765090546
Oznaczenie handlowe: 109054
Rodzaj: rozłączniki bezpiecznikowe
Liczba biegunów: 1P
Liczba modułów 18mm: 1
Kategoria użytkowania: AC-20B przy 400/690 V AC
Prąd znamionowy In: 32 A
Napięcie znamionowe udarowe Uimp: 6 kV
Rodzaj wkładki: ⌀10×38
Prąd znamionowy wkładki: 32 A
Wytrzymałość elektryczna (liczba cykli): 300 łączeń
Wytrzymałość mechaniczna (liczba cykli): 2000 łączeń
Montaż: szyna 35 mm (TH35/DIN)
Sposób podłączenia: zaciski gwintowe klatkowe
Maks. przekrój przewodów podłączeniowych: 25 mm²
Moment dokręcający: 2,5 Nm
Stopień ochrony: IP20
Wymiary (szer. × wys. × gł.): 18×83×80 mm
Certyfikaty: CE
Normy: IEC/EN 60947-3, dyrektywa 2014/35/EU, Dyrektywa 2011/65/UE
Dodatkowe informacje: brak wkładki topikowej w zestawie
