Punkty pomiarowe w sieciach PROFIBUS powinny być zainstalowane zarówno na początku jak i na końcu segmentu, jeśli na ostatnich urządzeniach w segmencie nie ma możliwości zastosowania złącza PG (przelotowego). Poprawna diagnostyka sieci PROFIBUS wymaga dostępu zarówno na początku jak i na końcu danego segmentu.

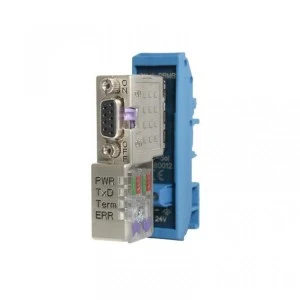

Aktywny punkt pomiarowy jest zasilany napięciem 24 V DC, dzięki czemu aktywnie terminuje sieć na końcu segmentu.
Podstawowe zalety:
Aktywny punkt pomiarowy przeznaczony do wykonywania poprawnych pomiarów dla sieci PROFIBUS
Adapter może być zamontowany na końcach segmentu w miejscach, gdzie nie ma możliwości zastosowanie wtyczek ze złączem PG (na przykład falownik lub repeater bez złącza diagnostycznego)
Stopień ochrony IP20
Dodatkowo w zestaw zawiera wtyczka PROFIBUS z diagnostyką LED oraz złączem PG typu fast connect
