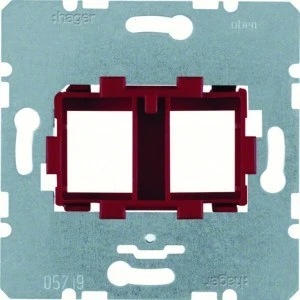

One.platform Płytka nośna podwójna z czerwonym elementem mocującym, mechanizm WDF4711R
Płytka nośna podwójna WDF4711R przeznaczona do montażu dwóch modułów funkcjonalnych w systemie One.platform; element z tworzywa w kolorze czerwonym pełni funkcję mocującą i pozycjonującą moduły. Produkt stosowany tam, gdzie wymagane jest osadzenie dwóch gniazd modułowych w standardowych ramkach i panelach instalacyjnych.
Cechy techniczne
- Typ: płytka nośna podwójna, mechanizm WDF4711R, element mocujący czerwony (RAL 3003)
- Moduły: 2 moduły / 2 gniazda modułowe; 2 wyjścia
- Mocowanie: śrubowe (mocowanie śrubowe zapewniające trwałe osadzenie płytki)
- Wymiary zewnętrzne: 71 mm (wys.) × 71 mm (szer.) × 13 mm (gł.)
- Wymiary otworu modułu: 15,5 × 19,5 mm
- Materiały: metal i tworzywo sztuczne
- Właściwości materiałowe: bezhalogenowa, zgodna z REACh
- Zgodność środowiskowa: zgodna z RoHS (10 substancji) bez wyjątków
Zastosowanie produktu
- Osadzanie dwóch gniazd modułowych w systemach ramkowych One.platform oraz panelach instalacyjnych
- Montaż w obudowach i szafach instalacyjnych wymagających płytki o kompaktowych wymiarach 71×71 mm
- Zastosowania w instalacjach niskonapięciowych i teleinformatycznych, gdzie wymagane są modułowe rozwiązania gniazdowe
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Jakie wymiary otworów muszą mieć moduły, aby pasowały do płytki WDF4711R?
Wymiary otworu modułu wynoszą 15,5 × 19,5 mm; całkowite wymiary płytki to 71 × 71 × 13 mm, a montaż realizowany jest metodą śrubową — przy instalacji zapewnić dostęp do punktów mocowania i odpowiednią głębokość montażową.
