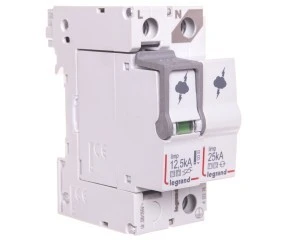

Ogranicznik przepięć Typ T1+T2 1P+N 12,5kA 1,5kV TT/TNS 412276
Ogranicznik przepięć Typ T1+T2 1P+N 12,5kA 1,5kV TT/TNS 412276 jest urządzeniem ochrony przeciwprzepięciowej przeznaczonym do montażu w rozdzielnicach na szynie DIN 35 mm. Zaprojektowany do ochrony przed impulsami piorunowymi oraz przepięciami łączeniowymi w instalacjach sieciowych TT i TN?S.
Cechy techniczne
- Typ ochrony: kombinacja Typ 1+2 (ochrona przed impulsami piorunowymi oraz przepięciami przełącznikowymi).
- Liczba biegunów: 2 (1P+N).
- Prąd udarowy (10/350): 12,5 kA.
- Poziom ochrony (Up): 1,5 kV.
- Maksymalne napięcie trwałej pracy AC (Uc): 320 V.
- Znamionowe napięcie pracy AC (Un): 230 V.
- Układ sieci: kompatybilny z siecią TT oraz TN?S (zgodnie z oznaczeniem produktu).
- Montaż: szyna montażowa DIN 35 mm; wielkość: 2 moduły.
- Przekroje przewodów: przewód elastyczny z końcówką tulejkową 0,5–16 mm?; przewód sztywny (jednodrutowy/wielodrutowy) 0,5–25 mm?.
- Sygnalizacja zadziałania: optyczna, wskazanie stanu ochrony bez demontażu urządzenia.
Zastosowanie produktu
- Ochrona główna instalacji w budynkach mieszkalnych, biurowych i handlowych.
- Montaż w rozdzielnicach głównych i podrozdzielnicach w instalacjach TT i TN?S.
- Ochrona urządzeń wrażliwych: systemy IT, zasilacze UPS, instalacje sterowania i alarmowe.
- Stosowanie w układach wymagających ochrony przed impulsem piorunowym (10/350) oraz przepięciami przełącznikowymi, w układach zgodnych z projektową selektywnością ochronników.
