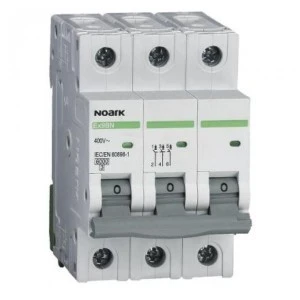

WYŁĄCZNIK NADPRĄDOWY NOARK Ex9BN 3P B 50A 6kA AC

Wyłącznik nadprądowy to element instalacji elektrycznej, którego zadaniem jest przerwanie ciągłości obwodu, gdy prąd przekroczy wartość bezpieczną dla tego obwodu. Wyłącznik jest przeznaczony do sterowania i zabezpieczeń przed skutkami przeciążeń i zwarć obwodów odbiorczych instalacji, a także urządzeń elektrycznych w gospodarstwach domowych. Przeznaczony do wielokrotnego użytku. Charakterystyka urządzenia z małym prądem rozruchowym: grzejniki, urządzenia domowe, itp.

• Kolor produktu: jasnoszary
• Oznaczenie handlowe: 100058
• Liczba biegunów: 3P (trójfazowy)
• Liczba modułów 18mm: 3
• Charakterystyka: B
• Prąd znamionowy In: 50 A
• Znamionowa zwarciowa zdolność łączeniowa Icn: 6 kA
• Napięcie znamionowe łączeniowe Ue (AC): 400 V
• Częstotliwość znamionowa: 50/60 Hz
• Napięcie znamionowe udarowe Uimp: 6 kV
• Minimalne napięcie pracy Ubmin: 12 V AC/DC
• Znamionowe napięcie izolacji Ui: 690 V
• Montaż: szyna 35 mm (TH35/DIN)
• Sposób podłączenia: zacisk szynowy/windowy, zaciski gwintowe
• Maks. przekrój przewodów podłączeniowych: 35 mm²
• Stopień ochrony: IP20
• Temperatura pracy: -30°C ÷ +70°C
• Wymiary (szer. × wys. × gł.): 54×83×80 mm
• Certyfikaty: CE
• Normy: PN-EN 60898-1, IEC/EN 60947-2

CHARAKTERYSTYKA SERII:

Modułowe wyłączniki nadprądowe serii Ex9BN są uniwersalnymi urządzeniami dla wszystkich typów aplikacji spełniających wysokie wymagania norm do użytku domowego zgodnie z EN 60898 w zakresie prądów znamionowych od 1 do 63 A. Znamionowa zwarciowa zdolność łączeniowa Icn wynosi 6kA. W każdym przypadku Icn odnosi się do wszystkich wersji wyłączników, tj. do prądu znamionowego do 63 A i charakterystyk wyzwalania B, C, D.

Wyłączniki nadprądowe serii Ex9BH dostępne są w wykonaniach 1, 1+N, 2, 3, 3+N, 4 -biegunowych, gdzie szerokości bieguna odpowiada jeden moduł – 18 mm. Charakterystyki wyzwalania: B, C, D. W odniesieniu do parametrów mechanicznych serie Ex9BH i Ex9BN są w pełni zgodne.

Mogą być łączone z szeroką gamą akcesoriów, w tym ze stykami pomocniczymi, stykami pomocniczymi zadziałania, wyzwalaczami wzrostowymi, podnapięciowymi oraz nadnapięciowymi lub blokami różnicowoprądowymi. Możliwe jest tworzenie różnorodnych kombinacji akcesoriów. Kombinacje te ograniczone są jedynie przez całkowitą liczbę, a nie rodzaj akcesoriów – wszystkie elementy pasują do siebie. Można zamontować do trzech jednostek styków pomocniczych lub styków pomocniczych zadziałania oraz do dwóch jednostek wyzwalaczy.

CECHY WSPÓLNE SERII:

• Wyłączniki nadprądowe zgodne z IEC / EN 60898-1
• Znamionowa zwarciowa zdolność łączeniowa Icn 6 kA
• 1 do 4 biegunów
• Charakterystyki wyzwalania B, C, D
• Prąd znamionowy do 63 A
• Napięcie znamionowe 230/400 V AC, 48 V DC (na biegun)
• Szeroki wybór akcesoriów

INFORMACJE O PRODUCENCIE:

NOARK Electric zajmuje się rozwojem, produkcją oraz dystrybucją urządzeń elektrotechnicznych i ich komponentów. Firma wchodzi w skład koncernu zatrudniającego ponad 25 tysięcy osób. NOARK Electric zainwestowała miliony euro w rozwój własnych produktów, opracowanych i produkowanych przy użyciu najnowszych technologii.

Wysoką wytrzymałość naszych produktów potwierdza liczba cykli łączeń, która znacznie przewyższa wartości wymagane przez obowiązujące standardy. Ponadto firma NOARK udziela pięcioletniej gwarancji producenta na wszystkie swoje wyroby.

NOARK Electric został wyróżniony w Ogólnopolskim Plebiscycie Popularności Produktów i Usług 2019, oceniającym jakość produktów oraz usług w kategorii "Jakość i innowacyjność branży budowlanej".
