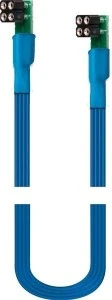

BBV14 to łącznik mostków magistrali serii 14: czterożyłowa linka o długości 45 cm z przylutowanymi wtykami na obu końcach. Łączy odcinki magistrali RS485 zamontowane na różnych szynach DIN w tej samej szafie lub rozdzielnicy.
Najważniejsze cechy
- długość 45 cm
- przewód 4-żyłowy, wtyki przylutowane po obu stronach
- nasadzany na końcu jednego szeregu aparatów i na początku następnego
- przeznaczony do połączeń w obrębie jednej szafy lub rozdzielnicy
Dane techniczne
| Długość | 45 cm |
|---|
| Przewód | 4-żyłowy |
|---|
| Zakończenia | wtyki przylutowane po obu stronach |
|---|
| System | magistrala RS485 serii 14 |
|---|
| Zakres stosowania | różne szyny w tej samej szafie lub rozdzielnicy |
|---|
Zastosowanie
Rozdzielnice wielorzędowe, w których aparaty serii 14 nie mieszczą się na jednej szynie i magistralę trzeba przenieść do kolejnego rzędu. Gdy odległość między rzędami jest większa, stosuje się wersję 100 cm – BBV14/100.
Pytania z montażu
Czy połączę nim aparaty w dwóch różnych szafach?
Nie. Do dłuższych połączeń katalog przewiduje sprzęgacze magistrali FBA14 – po jednym z każdej strony, połączone 4-żyłowym przewodem ekranowanym.
