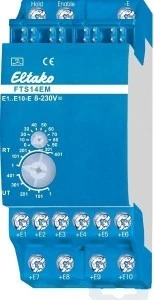

FTS14EM to moduł wejściowy serii 14 z dziesięcioma wejściami, przez które zwykłe przyciski, kontaktrony okienne i czujniki ruchu trafiają do magistrali RS485. Generuje telegramy o tej samej strukturze co przyciski i czujniki radiowe, dlatego współpracuje bezpośrednio z aktorami serii 14.
Najważniejsze cechy
- 10 wejść +E1…+E10, galwanicznie oddzielonych od napięcia zasilania
- uniwersalne napięcie sterujące 8–230 V UC – sieciowe albo małe napięcie
- trzy role wejść: przycisk (uniwersalny lub kierunkowy), kontaktron, czujnik ruchu
- telegram każdego wejścia dostępny w całej magistrali – proste przyciski centralne i grupowe
- do 50 modułów i 500 przycisków lub kontaktów w jednej magistrali
Dane techniczne
| Wejścia | 10 × sterujące, +E1…+E10 / −E |
|---|
| Napięcie sterujące | 8–230 V UC, galwanicznie oddzielone |
|---|
| Role wejść | przycisk UT/RT, kontaktron (telegram FTK), czujnik ruchu (telegram FBH) |
|---|
| Adresowanie | 2 przełączniki obrotowe: grupa (1, 101, 201, 301, 401) i ID |
|---|
| Limity | do 10 modułów w grupie, do 50 w magistrali |
|---|
| Strata w czuwaniu | 0,1 W |
|---|
| Montaż | szyna DIN-EN 60715 TH35 |
|---|
| Szerokość | 2 moduły (36 mm) |
|---|
| Współpraca | FTS14KS albo FAM14 |
|---|
Zastosowanie
Instalacje serii 14 bez radia, w których klasyczne przyciski, kontaktrony i czujniki ruchu prowadzi się przewodami do rozdzielnicy. Wejściami można sterować bezpośrednio napięciem sieciowym albo małym napięciem z osobnego zasilacza.
Pytania z montażu
Zaprogramowałem kontaktron i nie działa – co sprawdzić?
Kontaktrony i czujniki ruchu programuje się z przełącznikiem w zakresie RT, a w pracy normalnej trzeba wybrać tę samą grupę w zakresie UT. Pominięcie przełączenia powoduje brak reakcji.
Jak sprawdzić okablowanie wejścia?
Dioda pod górnym przełącznikiem miga krótko przy zwarciu podłączonego kontaktu.
Czy każdy FTS14EM musi mieć inny adres?
Tak. Zakres ID wynika z kombinacji obu przełączników i musi być inny na każdym module.
