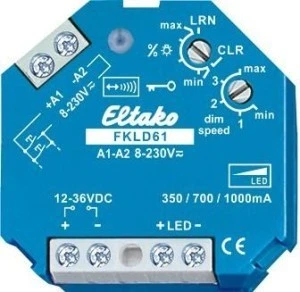

Eltako FKLD61 - Moduł radiowy Ściemniacz LED o stałym natężeniu prądu - FKLD61
Źródło prądu stałego DC dla diod LED do 1000 mA lub 30 W. Straty w trybie czuwania tylko 0,3 W. Możliwość regulacji minimalnej jasności i prędkości ściemniania. Z przełącznikiem do pokoju dziecięcego i przełącznikiem drzemki. Dodatkowo z sterowaniem scenami świetlnymi za pomocą komputera lub przełączników radiowych. Szyfrowana komunikacja radiowa, dwukierunkowa komunikacja radiowa i funkcja repeatera z możliwością włączenia. Do montażu podtynkowego. Długość 45 mm, szerokość 45 mm, głębokość 33 mm. Nominalny prąd wyjściowy można ustawić za pomocą zworki na płytce drukowanej: brak połączenia: 350 mA, wyrównane do prawej (pin 2-3 połączone): 700 mA, wyrównane do lewej (pin 1-2 połączone): 1000 mA. Ustawienie fabryczne 700 mA. Zakres napięcia wejściowego wynosi od 12 V DC do maksymalnie 36 V DC. Napięcie wejściowe musi być wyższe od sumy napięcia LED na wyjściu, aby regulacja prądu mogła działać. Różnica regulacyjna musi wynosić co najmniej 6 V. Całkowita moc prądu wyjściowego x napięcie wyjściowe nie może przekraczać 30 W. Wymagany jest impulsowo odporny zasilacz DC, który dostarcza wymagane napięcie i prąd do lampy LED. Uniwersalne napięcie sterujące 8..230 V UC, galwanicznie oddzielone od napięcia zasilania i napięcia przełączania. Ustawiony poziom jasności pozostaje zapisany po wyłączeniu (pamięć). W przypadku awarii zasilania pozycja przełącznika i poziom jasności są zapisywane i w razie potrzeby włączane po przywróceniu napięcia zasilania. Automatyczne elektroniczne zabezpieczenie przed przeciążeniem i wyłączenie w przypadku przegrzania. Możliwe jest zaprogramowanie zaszyfrowanych czujników. Można włączyć dwukierunkową komunikację radiową i/lub funkcję repeatera. Górnym pokrętłem %Lampe można ustawić minimalną jasność (pełne przyciemnienie). W pozycji LRN można przypisać do 35 przycisków radiowych, w tym jeden lub więcej przycisków sterowania centralnego. Dolnym pokrętłem dim speed można ustawić prędkość ściemniania. Oprócz wejścia sterowania radiowego za pomocą wewnętrznej anteny, ten przełącznik ściemniacza może być również sterowany lokalnie jako przycisk uniwersalny za pomocą ewentualnie zamontowanego przed nim konwencjonalnego przycisku sterującego o napięciu uniwersalnym. W ten sposób zmiana kierunku ściemniania następuje poprzez przerwanie sterowania. Krótkie polecenia sterujące włączają/wyłączają. Przyciski radiowe można zaprogramować jako przyciski kierunkowe lub uniwersalne: jako przyciski kierunkowe znajdują się one po jednej stronie włączania i zwiększania jasności oraz po drugiej stronie wyłączania i zmniejszania jasności. Podwójne kliknięcie po stronie włączania powoduje automatyczne zwiększenie jasności do pełnej jasności z prędkością dim-speed. Podwójne kliknięcie po stronie wyłączania powoduje uruchomienie funkcji drzemki. Funkcja pokoju dziecięcego jest realizowana po stronie włączania. W przypadku przycisku uniwersalnego zmiana kierunku następuje poprzez krótkie zwolnienie przycisku. Z funkcją pokoju dziecięcego i funkcją drzemki. Przycisk centralny włącza się z wartością zapamiętaną. Przycisk centralny wyłącza się. Funkcja pokoju dziecięcego (przycisk uniwersalny lub przycisk kierunkowy po stronie włączania): Po włączeniu przycisku i przytrzymaniu go przez dłuższy czas, po około 1 sekundzie włącza się minimalna jasność i, dopóki przycisk jest przytrzymany, następuje powolne zwiększanie jasności bez zmiany ostatnio zapisanego poziomu jasności. Funkcja drzemki (przycisk uniwersalny lub przycisk kierunkowy po stronie wyłączania): Podwójny impuls powoduje przyciemnienie oświetlenia od aktualnego poziomu do minimalnej jasności i wyłączenie. Maksymalny czas ściemniania wynoszący 60 minut zależy od aktualnego ustawienia ściemniania i ustawionej minimalnej jasności i może zostać odpowiednio skrócony. Krótkie naciśnięcie przycisku pozwala w dowolnym momencie wyłączyć oświetlenie podczas procesu ściemniania. Sceny świetlne za pomocą aplikacji są ustawiane i wywoływane za pomocą kontrolera. Sceny świetlne za pomocą przycisku radiowego są programowane w FKLD61. Możliwość zaprogramowania do czterech wartości jasności za pomocą przycisku sceny świetlnej z podwójną klawiaturą. Można zaprogramować albo FBH jako czujnik ruchu z/bez przełącznika zmierzchowego, albo FAH jako przełącznik zmierzchowy zgodnie z instrukcją obsługi. Dioda LED towarzyszy procesowi programowania zgodnie z instrukcją obsługi i podczas pracy sygnalizuje polecenia sterujące radiowe krótkim miganiem.
