Akcesoria instalacyjne

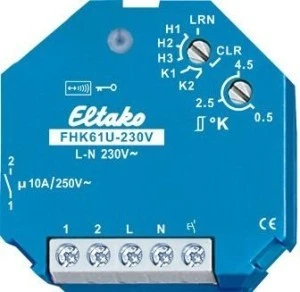

1 styk zwierny bezpotencjałowy 10 A/250 V AC. Strata w trybie czuwania tylko 0,8 W. Szyfrowana komunikacja radiowa, dwukierunkowa komunikacja radiowa i funkcja repeatera z możliwością włączenia. Do montażu podtynkowego. Długość 45 mm, szerokość 45 mm, głębokość 33 mm. Napięcie zasilania 230 V. W przypadku awarii napięcia zasilania stan przełączania pozostaje niezmieniony. Po przywróceniu napięcia zasilania następuje wyłączenie zgodnie z definicją. Po instalacji należy poczekać na automatyczną krótką synchronizację, zanim podłączony odbiornik zostanie podłączony do sieci. Ten przekaźnik ogrzewania/chłodzenia analizuje informacje z radiowych regulatorów temperatury lub czujników. Możliwe jest uzupełnienie o kontakty okienno-drzwiowe, czujniki ruchu, czujnik klamki okiennej FFG7B i przycisk radiowy. Możliwe jest zaprogramowanie szyfrowanych czujników. Można włączyć dwukierunkową komunikację radiową i/lub funkcję repeatera. Każda zmiana stanu styku roboczego jest potwierdzana telegramem radiowym. Ten telegram radiowy można zaprogramować w innych elementach wykonawczych i sterownikach. W szczególności w FSR61, aby w ten sposób przełączać pompę obiegową ogrzewania synchronicznie z zaworami. Górny przełącznik obrotowy dla trybów pracy: H1: Tryb ogrzewania z regulacją PWM z T = 4 minuty (PWM = modulacja szerokości impulsu). (Odpowiedni dla zaworów z napędem termoelektrycznym) H2: Tryb ogrzewania z regulacją PWM z T = 15 minut. (Odpowiedni dla zaworów z napędem silnikowym) H3: Tryb ogrzewania z regulacją 2-punktową. K1: Tryb chłodzenia z regulacją PWM z T = 15 minut. K2: Tryb chłodzenia z regulacją 2-punktową. Przełączenie jest sygnalizowane miganiem diody LED. Dolny przełącznik obrotowy do regulacji histerezy lub wpływu PWM: skrajna lewa pozycja: najmniejsza histereza 0,5°. Pozycja środkowa: histereza 2,5°. Skrajna prawa pozycja: największa histereza 4,5°. Pomiędzy nimi podział co 0,5°, sygnalizowany miganiem diody LED. Tryb pracy regulacji dwupunktowej: Za pomocą pokrętła histerezy ustawia się żądaną różnicę między temperaturą włączenia i wyłączenia. Gdy temperatura rzeczywista > = temperatura zadana, urządzenie wyłącza się. Gdy temperatura rzeczywista < = (temperatura zadana – histereza) następuje włączenie. W trybie chłodzenia znaki się odwracają. Tryb pracy regulacji PWM: Za pomocą pokrętła histerezy ustawia się żądaną różnicę temperatur, przy której następuje włączenie na 100%. Przy temperaturze rzeczywistej > = temperaturze zadanej następuje wyłączenie. Przy temperaturze rzeczywistej < = (temperatura zadana – histereza) urządzenie włącza się w 100%. Jeśli temperatura rzeczywista znajduje się między temperaturą zadaną – histerezą a temperaturą zadaną, urządzenie włącza się i wyłącza w zależności od różnicy temperatur za pomocą PWM w krokach co 10%. Im mniejsza różnica temperatur, tym krótszy czas włączenia. Dzięki możliwości regulacji wartości 100% PWM można dostosować do wielkości grzejnika lub jego bezwładności. W trybie chłodzenia znaki się odwracają. W trybie ogrzewania funkcja ochrony przed zamarzaniem jest zasadniczo aktywna. Gdy tylko temperatura rzeczywista spadnie poniżej 8°C, w wybranym trybie pracy następuje regulacja do 8°C. Dopóki jedno lub więcej okien jest otwartych, wyjście pozostaje wyłączone, o ile zaprogramowano styki okienno-drzwiowe FTK lub czujnik klamki okiennej FFG7B. W trybie ogrzewania funkcja ochrony przed zamarzaniem pozostaje jednak aktywna. Dopóki wszystkie zaprogramowane czujniki ruchu FBH nie zgłoszą ruchu, urządzenie przełącza się w tryb obniżania temperatury. W trybie ogrzewania temperatura zadana jest obniżana o 2°, a w trybie chłodzenia podwyższana o 2°. Gdy czujnik ruchu ponownie wykryje ruch, następuje przełączenie na tryb normalny. Jeśli zaprogramowano przycisk radiowy FT4, 4 przyciski mają przypisane następujące funkcje: Prawy górny: tryb normalny (możliwość aktywacji również za pomocą zegara sterującego). Prawy dolny przycisk: tryb obniżania temperatury o 4° w nocy, w trybie chłodzenia podwyższenie o 4° (możliwość aktywacji również za pomocą zegara sterującego). Lewy górny przycisk: tryb obniżania temperatury o 2°, w trybie chłodzenia podwyższenie o 2°. Lewy dolny przycisk: wyłączenie (w trybie ogrzewania aktywna ochrona przed zamarzaniem, w trybie chłodzenia trwałe wyłączenie). Jeśli jednocześnie zaprogramowano czujnik ruchu i przycisk radiowy, zawsze obowiązuje ostatnio odebrany telegram. W związku z tym czujnik ruchu wyłącza tryb obniżania temperatury wybrany za pomocą przycisku radiowego w przypadku wykrycia ruchu. Dioda LED towarzyszy procesowi programowania zgodnie z instrukcją obsługi i sygnalizuje polecenia sterujące radiowe krótkim miganiem podczas pracy.
