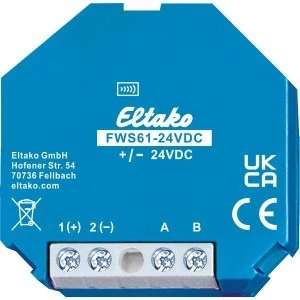

Eltako FWS61-24V DC - Moduł radiowy do transmisji danych pogodowych dla multisensora danych pogodowych WMS - FWS61-24V DC
Moduł radiowy do przesyłania danych pogodowych dla siedmiu danych pogodowych z multisensora danych pogodowych WMS. Z anteną wewnętrzną. Straty w trybie czuwania wynoszą tylko 0,3 W. Do montażu podtynkowego. Długość 45 mm, szerokość 45 mm, głębokość 18 mm. Napięcie zasilania 24 V DC z zasilacza impulsowego WNT61-24VDC/10W o głębokości 33 mm, również o długości 45 mm i szerokości 45 mm. Ten zasilacz impulsowy zasila jednocześnie wieloczujnikowy czujnik pogodowy WMS, w tym ogrzewanie czujnika deszczu. W razie potrzeby należy zainstalować głęboką puszkę podtynkową dla obu urządzeń. Ten moduł nadawczy danych pogodowych odbiera za pomocą kabla J-Y (ST) Y 2x2x0,8 z zamontowanego na zewnątrz budynku multisensora danych pogodowych WMS raz na sekundę siedem aktualnie zarejestrowanych danych pogodowych: jasność (z trzech kierunków świata), zmierzch, wiatr, deszcz oraz temperaturę zewnętrzną i wysyła je z poniższym priorytetem jako telegramy radiowe do systemu radiowego ELTAKO. Do modułu nadawczego danych pogodowych FWS61 można podłączyć tylko jeden multisensor danych pogodowych WMS. Jednak do jednego multisensora danych pogodowych WMS można podłączyć kilka modułów FWS61. Tylko w przypadku jednego modułu FWS61 musi być obecna zewnętrzna rezystancja końcowa. W przypadku kolejnych modułów FWS61 należy ją natomiast usunąć. Ocena odbywa się za pomocą kontrolera, radiowego wielofunkcyjnego przekaźnika czujnika FMSR14, siłowników FSB14 i/lub FSB71. Po podłączeniu napięcia zasilania natychmiast wysyłany jest telegram uczący, a po około 60 sekundach dwa telegramy statusowe ze wszystkimi aktualnymi wartościami. Następnie wysyłane są co najmniej co 10 minut, ale również w następujących warunkach: wartości jasności na zachodzie, południu i wschodzie od 0 do 99 kLux przy zmianie o co najmniej 10%. Wartości zmierzchowe od 0 do 999 lux przy zmianie o co najmniej 10%. Siła wiatru od 0 do 70 m/s. Od 4 m/s do 16 m/s aktualne wartości są wysyłane natychmiast 3 razy w odstępie jednej sekundy, a następnie kolejne wartości rosnące w ciągu 20 sekund. Malejące siły wiatru są wysyłane stopniowo z 20-sekundowym opóźnieniem. Deszcz na początku natychmiast 3 razy, po zakończeniu w ciągu 20 sekund. Wartości temperatury od -40,0 °C do +80,0 °C co 10 minut, wraz ze wszystkimi innymi wartościami w telegramie statusowym. Monitorowanie funkcji multisensora danych pogodowych i przerwy w przewodzie. Jeśli komunikat danych pogodowych z multisensora danych pogodowych WMS nie pojawi się przez 5 sekund, FWS61 natychmiast wysyła telegram alarmowy, a następnie co 30 sekund, który można zaprogramować jako telegram przycisku w siłowniku, aby w razie potrzeby podjąć dalsze działania. Ponadto wysyłane są dwa telegramy statusowe z wartościami jasności 0 luksów, zmierzchu 0 luksów, temperatury -40 °C (mróz), wiatru 70 m/s i deszczu. Gdy ponownie zostanie wykryty komunikat z wieloczujnikowego czujnika danych pogodowych WMS, alarm zostanie automatycznie przerwany.
