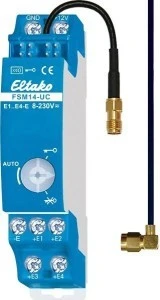

FSM14-UC to czterokanałowy radiowy moduł nadawczy serii 14 na szynę DIN, który zamienia sygnały ze styków lub napięcia sterującego na telegramy radiowe. Moduł zachowuje się jak czterokanałowy przycisk radiowy, dzięki czemu istniejącą instalację przewodową i wyjścia innych urządzeń można włączyć do radia bez zmian po stronie źródła sygnału.
Najważniejsze cechy
- 4 wejścia E1–E4, odpowiadające klawiszom przycisku radiowego
- uniwersalne napięcie sterujące 8–253 V AC lub 10–230 V DC
- szyfrowanie włączane przełącznikiem obrotowym
- antena wymienna, możliwa FA250 lub FAG55E-
- zasilanie przez mostek wtykowy lub 12 V DC na zaciskach +12 V/GND
Dane techniczne
| Wejścia | 4 (E1–E4) |
|---|
| Napięcie sterujące | 8–253 V AC lub 10–230 V DC |
|---|
| Minimalny czas komendy | 0,2 s |
|---|
| Pojemność przewodów sterujących przy 230 V | maks. 0,9 µF (ok. 3000 m) |
|---|
| Zasilanie | przez mostek wtykowy (tylko zasilanie) lub 12 V DC na +12 V/GND |
|---|
| Strata w czuwaniu | 0,1 W |
|---|
| Montaż | szyna DIN |
|---|
| Szerokość | 1 moduł |
|---|
Zastosowanie
Przekazywanie do radia sygnałów ze zwykłych styków, wyjść centrali alarmowej lub sterowników. Zwarcie wejść E1 i E2 powoduje wysyłanie telegramu E2 raz na minutę, dopóki jest napięcie sterujące – można to wykorzystać do komend centralnych z priorytetem.
Pytania z montażu
Co wysyła moduł, gdy styk sterujący się rozwiera?
Telegram identyczny jak puszczenie klawisza przycisku radiowego.
Czy kilka modułów nadawczych może być sterowanych jednocześnie?
Nie. Kilku modułów nadawczych nie wolno sterować jednocześnie.
Jak włączyć szyfrowanie?
Przełącznikiem obrotowym: skrajnie w prawo (symbol klucza) – włączone, skrajnie w lewo (klucz przekreślony) – wyłączone. W normalnej pracy przełącznik stoi w pozycji AUTO.
