Akcesoria do sterowników

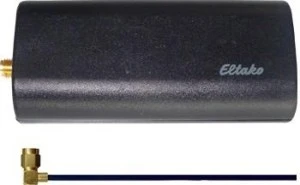

FEM to moduł anteny odbiorczej radiowej w miniobudowie, który zwiększa zasięg odbioru systemu serii 14, gdy jeden moduł antenowy FAM14 nie obejmuje całego budynku. Do trzech modułów odbiorczych instaluje się w dowolnych miejscach budynku i łączy z magistralą główną przez bramkę FGW14 lub FGW14-USB.
Najważniejsze cechy
- mała obudowa 78 × 40 × 22 mm, montaż w dowolnym miejscu
- gniazdo SMA z dołączoną małą anteną, możliwa antena FA250, FA200 lub FAG55E-
- połączenie 4-żyłowym ekranowanym przewodem podmagistrali, np. telefonicznym
- do 3 modułów odbiorczych na bramkę
Dane techniczne
| Obudowa | 78 × 40 × 22 mm |
|---|
| Przyłącze anteny | SMA, mała antena w komplecie |
|---|
| Przyłącza | RSA/RSB i +12V/GND |
|---|
| Połączenie z bramką | zaciski RSA2/RSB2 i +12V/GND bramki |
|---|
| Przewód | 4-żyłowy ekranowany |
|---|
| Liczba modułów | maks. 3 |
|---|
| Strata w czuwaniu | 0,5 W |
|---|
Zastosowanie
Budynki, w których jeden moduł antenowy w rozdzielnicy nie odbiera sygnałów przycisków i czujników radiowych z odległych części obiektu. Wersja w natynkowej obudowie E-Design to FEM65-wg.
Pytania z montażu
Czy mogę poprowadzić osobny przewód do każdego modułu?
Nie. Kilka modułów łączy się jednym przewodem w łańcuch, jak wymaga magistrala RS485. Okablowanie gwiazdowe jest niedopuszczalne.
Jak bramka rozróżnia moduły?
W każdym module zworkę wkłada się w inne położenie. Obudowę otwiera się ostrożnie wkrętakiem (ostrze 6,5 mm, grubość maks. 1,5 mm) w przewidzianym miejscu na wąskim boku.
