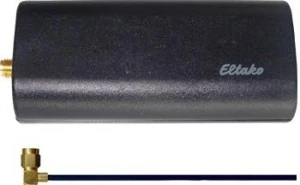

Eltako FEM - Moduł anteny odbiorczej - FEM
Moduł anteny odbiorczej radiowej dla podsieci RS485. Straty w trybie czuwania wynoszą tylko 0,5 W. Gniazdo SMA dla dołączonej małej anteny. Po podłączeniu większej anteny radiowej FA250, FA200 lub FAG55E w optymalnej pozycji można zwiększyć zasięg odbioru. Wymiary obudowy dł. x szer. x wys.: 78 x 40 x 22 mm. W razie potrzeby można zainstalować do trzech modułów odbiorczych w osobnych mini obudowach w dowolnym miejscu w budynku, dodatkowo do modułu FAM14, i podłączyć je do magistrali głównej za pomocą 4-żyłowego ekranowanego przewodu magistrali podrzędnej (np. przewodu telefonicznego) poprzez bramkę FGW14. W tym celu należy połączyć zaciski RSA/RSB modułu FEM z zaciskami RSA2/RSB2 modułu FGW14. Należy również połączyć zaciski +12V/GND modułu FEM z zaciskami +12V/GND modułu FGW14. Okablowanie kilku modułów FEM musi być wykonane za pomocą przewodu w formie łańcucha, zgodnie z zaleceniami dla systemów magistrali RS485. Okablowanie gwiaździste z jednym przewodem na każdy moduł FEM jest niedopuszczalne. W każdym z trzech modułów odbiorczych należy ustawić zworkę w innej pozycji. W tym celu należy ostrożnie otworzyć obudowę w przeznaczonym do tego miejscu na wąskiej stronie za pomocą śrubokręta. Szerokość ostrza 6,5 mm, maks. grubość 1,5 mm.
