Akcesoria instalacyjne

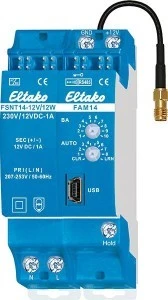

Moduł antenowy radiowy do magistrali ELTAKO-RS485 z wymienną anteną. Z dołączonym zasilaczem impulsowym FSNT14-12V/12W. Dwukierunkowy. Szyfrowany sygnał radiowy. Strata w trybie czuwania tylko 0,8 W. W razie potrzeby można podłączyć antenę radiową FA250 lub FA200. Urządzenie do montażu szeregowego na szynie DIN-EN 60715 TH35. 1 jednostka podziału = 18 mm szerokości, 58 mm głębokości. Napięcie zasilania 12 V DC. Podłączenie do magistrali ELTAKO-RS485. Okablowanie poprzeczne magistrali i zasilania za pomocą zworek. W zestawie znajduje się 1 zasilacz impulsowy FSNT14-12V/12W, 1 element dystansowy DS14, 2 rezystory terminujące do wtykania z nadrukiem Ω, 1/2 TE, 3 zworki 1 TE (w tym 1 zapasowa), 1 zworka 1,5 TE, 2 zworki 1/2 TE (w tym 1 zapasowa) oraz narzędzie do montażu zworek SMW14. W przypadku obciążenia zasilacza impulsowego większego niż 4 W należy zachować po lewej stronie ½ jednostki podziału odległości wentylacyjnej od sąsiednich urządzeń. W przypadku obciążenia większego niż 6 W wymagana jest dodatkowo odległość wentylacyjna ½ jednostki podziału między FSNT14 a FAM14 z elementem dystansowym DS14. W zestawie znajduje się zatem element dystansowy DS14 i długa zworka. Jeśli całkowite zapotrzebowanie mocy systemu magistrali serii 14 przekracza 10 W, na każde dodatkowe 12 W zapotrzebowania mocy należy zastosować kolejny moduł FSNT14-12V/12W. Opcjonalnie można również podłączyć napięcie 12 V DC do zacisków GND/+12V. Moduł antenowy FAM14 odbiera i sprawdza wszystkie sygnały nadajników radiowych i repeaterów w swoim zasięgu odbiorczym. Są one przekazywane przez interfejs RS485 do podłączonych za nim przekaźników busowych RS485: do busa RS485 można podłączyć maksymalnie 126 kanałów. Okablowanie poprzeczne magistrali i zasilania za pomocą zworki. Do ostatniego aktuatora należy podłączyć dołączoną drugą rezystancję terminującą. Można zaprogramować do 32 zaszyfrowanych czujników. Mini-USB do podłączenia komputera w celu utworzenia listy urządzeń, konfiguracji aktuatorów za pomocą narzędzia komputerowego PCT14 oraz tworzenia kopii zapasowych danych. Do FAM14 dołączony jest kod QR umożliwiający pobranie PCT14 ze strony internetowej ELTAKO Do zacisku Hold podłączone są bramki FGW14, FGW14-USB, FGW14W-IP i FGW14WL-IP, jeśli łączą one komputer PC z magistralą RS232, maksymalnie 3 moduły odbiorcze FEM z magistralą podrzędną RS485 lub LAN/WLAN z magistralą RS484. Do zacisku Hold podłącza się również FTS14EM, FTS14TG i FWG14MS. Dolny przełącznik obrotowy jest potrzebny do programowania zakodowanych czujników i podczas pracy należy ustawić go w pozycji AUTO 1. Czujniki niekodowane nie muszą być programowane w FAM14. Za pomocą górnego przełącznika obrotowego BA można ustawić 10 różnych trybów pracy zgodnie z instrukcją obsługi. Górna dioda LED sygnalizuje krótkim miganiem wszystkie polecenia radiowe wykryte w zasięgu odbioru. Dolna dioda LED świeci się na zielono, gdy narzędzie komputerowe PCT14 nawiązało połączenie z FAM14. Podczas odczytu lub zapisu danych zielona dioda LED miga. Zielona dioda LED gaśnie, gdy narzędzie komputerowe PCT14 rozłącza się z FAM14. Specjalne tryby pracy licznika: W trybach pracy licznika nacisk kładziony jest na regulowaną prędkość transmisji danych z licznika energii elektrycznej do zewnętrznych systemów zarządzania energią w budynkach. Dane mogą być pobierane i przekazywane za pośrednictwem podłączonych bramek (FGW14, FGW14-USB, FGW14W(L)-IP). W przypadku liczników wyprodukowanych od 33/23 tygodnia produkcji dostępne są dodatkowe opcje ustawień.
