Zaprojektowany dla przemysłu
Przyrząd jest dedykowany dla firm i zakładów, gdzie w toku produkcji półfabrykatów wymagana jest ciągła lub wyrywkowa kontrola rezystancji izolacji. Wyśmienicie sprawdzi się również w systemach ze zautomatyzowaną produkcją.
Miernik może zostać zamontowany w rozdzielnicy, na stanowisku operatorskim (stół montażu lub kontroli jakości), szafie sterowniczej, a nawet w obudowie rackowej. Może być sterowany z urządzeń zarządzających pracą rozdzielnic, takich jak sterowniki Siemens S7 Simatic. W pomiarze biorą udział zaciski, do których podłącza się przewody pomiarowe należące do systemu, w którym przyrząd jest zainstalowany.
Istnieje możliwość przygotowania wersji miernika ze wskazanym przez Klienta interfejsem i protokołem komunikacyjnym.
- Napięcie pomiarowe wybierane z zakresu 50…5000 V
- Samoczynne rozładowanie pojemności mierzonego obiektu po zakończeniu pomiaru rezystancji izolacji
- Prąd pomiarowy 1,4 mA
- Zabezpieczenie przed pomiarem obiektów będących pod napięciem
- Pomiar pojemności po pomiarze RISO
- Interfejs RS-485
- Transmisja danych do urządzenia sterującego za pomocą protokołu MIC-RSx-SCP lub Modbus
- Zasilanie zewnętrzne
- Przyrząd spełnia wymagania normy EN IEC 61557

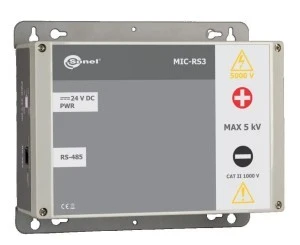

Miernik jest przeznaczony do zabudowy/montażu na stałe. Pełni rolę podrzędną (Secondary/Slave), tzn. wykonuje polecenia wydawane przez urządzenie sterujące (Main/Master) i sam nie inicjuje transmisji. Umożliwia zmierzenie rezystancji izolacji napięciem pomiarowym do 5000 V.
Pomiary są dostępne w dwóch trybach: automatycznym (ciągłym) i ręcznym (jednorazowym). W ramach badań zautomatyzowanych może zostać zaprogramowany do mierzenia bądź nie pojemności.
Do obsługi miernika z poziomu urządzenia sterującego (Main/Master) służy protokół komunikacji szeregowej MIC-RSx-SCP lub protokół Modbus. Przy jego użyciu można np. uruchamiać i zatrzymywać pomiar rezystancji, odczytywać wynik pomiaru czy też zmieniać konfigurację przyrządu.
