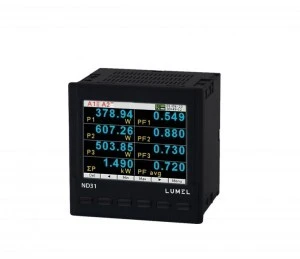

Miernik parametrów sieci ND31 1222M0

Pomiar 54 parametrów, harmonicznych prądów i napięć do 63ciej, programowany protokół komunikacyjny, graficzny-konfigurowany przez użytkownika oraz nowoczesny i wygodny w użyciu serwer www - to tylko niektóre zalety najnowszego miernika parametrów sieci ND31.

• Pomiar 54 wielkości energetycznych oraz harmonicznych prądu i napięcia (do 63-ciej) w sieciach 1-fazowych 2-przewodowych oraz 3-fazowych 3- lub 4-przewodowych układach symetrycznych lub niesymetrycznych.
• Programowalny protokół komunikacyjn:y
  • MQTT idealny do komunikacji w rozproszonych systemach akwizycji danych (aplikacje IIoT)
  • BACnet/IP idealny do systemów BMS (system zarządzania budynkiem)
  • Modbus TCP/IP
• Kolorowy ekran graficzny LCD 3,5’’ typu TFT, 320 x 240 pikseli, w pełni konfigurowalny przez użytkownika:
  • 10 stron, po 8 parametrów na stronie,
  • 2 strony z prezentacją harmonicznych,
  • 1 strona z możliwością prezentacji danych w formie analogowej.
• Wskazania uwzględniające wartości zaprogramowanych przekładni.
• Pamięć wartości maksymalnych i minimalnych.
• 2 konfigurowalne wyjścia alarmowe.
• Tryb przekaźnika nadzorczego dla wyjść alarmowych.
• Wyjście analogowe 0/4...20 mA i 2 wejścia Pt 100 (np. do pomiaru temperatury transformatora).
• Wyjście cyfrowe RS-485 - protokół MODBUS.
• Archiwizacja do 32 mierzonych parametrów w wewnętrznej pamięci systemu plików 8 GB.
• Nowoczesny i wygodny w użyciu interfejs Ethernet 10/100 BASE-T:
  • protokół: MODBUS TCP/IP, HTTP, FTP
  • protokół MQTT,
  • protokół BACnet/IP,
  • usługi: serwer www, serwer ftp, klient DHCP, serwer NTP.
• Szeroki zakres zasilania:
  • 85..253 V a.c. lub 90..300 V d.c.
  • 20..40 V a.c lub 20..60 V d.c.
• Programowanie parametrów za pomocą bezpłatnego oprogrowania eCon.
• Podtrzymanie bateryjne zegara RTC
• Gabaryty zewnętrzne: 96 x 96 x 77 mm

ND31 1222M0
Miernik parametrów sieci

1:3x57.7/100V, 3x230/400V
2:2 przekaźniki,1 wyjście analogowe, 2 wejścia Pt100
2:RS485 i Ethernet, wewnętrzna pamięć systemu plików
2:zas. 20-40Vac, 20-60Vdc
M:polska/angielska
0:bez dodatkowych wymagań
