Przyciski

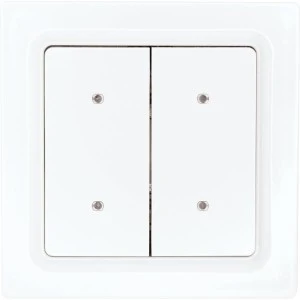

B4T55E-wg to przycisk magistralowy w czystej bieli błyszczącej dla systemu FTS14 – sterowania aktorami serii 14 bez radia. Z bramką FTS14TG łączy się dwiema żyłami, a w komplecie ma dwa klawisze, więc ten sam aparat pracuje jako przycisk dwu- lub czterokanałowy.
Najważniejsze cechy
- oba klawisze w komplecie: podwójny daje 4 sygnały, pojedynczy 2 sygnały
- 4 albo 2 żółte diody LED pokazujące potwierdzenia z aktorów
- dane i zasilanie po jednej dwużyłowej magistrali, bez osobnych przewodów sterujących
- montaż pojedynczy albo w systemie osprzętu E-Design55
- wykończenie: czysta biel błyszcząca
Dane techniczne
| Rodzaj | przycisk magistralowy 2- lub 4-kanałowy |
|---|
| Współpraca | bramka przycisków FTS14TG |
|---|
| Magistrala | 2-żyłowa, 29 V DC – dane i zasilanie |
|---|
| Przewód przyłączeniowy | 20 cm: czerwony na BP, czarny na BN |
|---|
| Wymiary | 80 × 80 mm, wysokość 15 mm |
|---|
| Montaż | płytka mocująca nad puszką o rozstawie śrub 60 mm |
|---|
| Strata w czuwaniu | 0,2 W |
|---|
| W zestawie | płytka mocująca, ramka mocująca z elektroniką, ramka, klawisz pojedynczy i podwójny |
|---|
| Kolor / wykończenie | czysta biel błyszcząca |
|---|
Zastosowanie
Nowe instalacje i remonty, w których przewody do przycisków mają być możliwie proste: jedna dwużyłowa pętla zamiast wiązki żył do rozdzielnicy. Magistrala pozostaje częścią systemu serii 14, więc jeśli później ma dojść sterowanie radiowe, FTS14KS zastępuje się modułem FAM14, a aktory zostają.
Pytania z montażu
Czy da się dokupić klawisze?
Tak. Klawisz pojedynczy W-B4T55E i podwójny DW-B4T55E są dostępne osobno w tych samych czterech kolorach.
Czy do pracy potrzebny jest moduł radiowy?
Nie. Bramka FTS14TG pracuje z interfejsem FTS14KS albo z modułem antenowym FAM14 – radio jest opcją, nie warunkiem.
