Przyciski

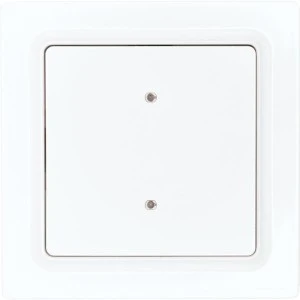

B4T55E-pg to dwu- lub czterokanałowy przycisk magistralowy w bieli polarnej błyszczącej, przeznaczony do bramki FTS14TG. Pracuje na dwużyłowej magistrali 29 V DC, z której pobiera też zasilanie, dlatego nie potrzebuje osobnego zasilania ani osobnych żył sterujących.
Najważniejsze cechy
- oba klawisze w komplecie: podwójny daje 4 sygnały, pojedynczy 2 sygnały
- 4 albo 2 żółte diody LED pokazujące potwierdzenia z aktorów
- dane i zasilanie po jednej dwużyłowej magistrali, bez osobnych przewodów sterujących
- montaż pojedynczy albo w systemie osprzętu E-Design55
- błyszcząca powierzchnia w bieli polarnej
Dane techniczne
| Rodzaj | przycisk magistralowy 2- lub 4-kanałowy |
|---|
| Współpraca | bramka przycisków FTS14TG |
|---|
| Magistrala | 2-żyłowa, 29 V DC – dane i zasilanie |
|---|
| Przewód przyłączeniowy | 20 cm: czerwony na BP, czarny na BN |
|---|
| Wymiary | 80 × 80 mm, wysokość 15 mm |
|---|
| Montaż | płytka mocująca nad puszką o rozstawie śrub 60 mm |
|---|
| Strata w czuwaniu | 0,2 W |
|---|
| W zestawie | płytka mocująca, ramka mocująca z elektroniką, ramka, klawisz pojedynczy i podwójny |
|---|
| Kolor / wykończenie | biel polarna błyszcząca |
|---|
Zastosowanie
Przyciski do sterowania centralnego i grupowego w domu lub biurze z instalacją przewodową serii 14. Telegram przycisku jest dostępny w całej magistrali dla wszystkich aktorów, więc przycisk „wszystko wyłącz” przy wyjściu programuje się w wybranych aktorach bez dodatkowego okablowania.
Pytania z montażu
Jak podłączyć przewód przycisku?
Przewód 20 cm wyprowadzony z tyłu: żyła czerwona na zacisk BP, czarna na BN bramki FTS14TG albo dalszego odcinka magistrali.
Jak długa może być magistrala przycisków?
Łącznie do 200 m, w dowolnej topologii – gwiazda, linia lub układ mieszany. Na najdalszym uczestniku podłącza się element RLC dołączony do bramki.
