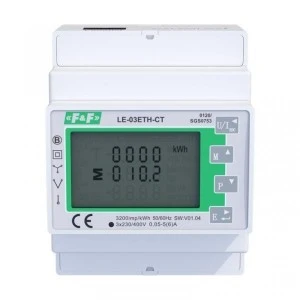

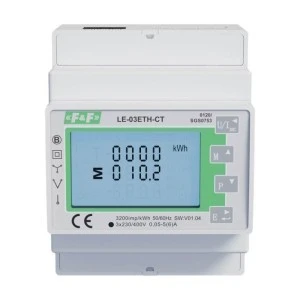

Licznik zużycia energii 3‑fazowy LE‑03ETH‑CT

Zgodność
Dyrektywa MID 2014/32/EU
Nr certyfikatu 0120/SGS0753

Przeznaczenie

LE-03ETH CT jest elektronicznym, wielofunkcyjnym, certyfikowanym (deklaracja MID) licznikiem energii elektrycznej, przystosowanym do pomiarów w układzie półpośrednim (z wykorzystaniem przekładników prądowych) lub pośrednim (z wykorzystaniem przekładników napięciowych i prądowych). Licznik przystosowany jest do zdalnego odczytu poprzez wbudowany port komunikacyjny Ethernet i obsługę protokołu Modbus TCP.

Funkcje

• Przeznaczony do pomiarów w układach 1-fazowych i 3-fazowych (3- i 4-przewodowych);
• 2-kierunkowy pomiar energii czynnej oraz biernej (import oraz eksport);
• Obsługa przekładników prądowych 1 A i 5 A o przełożeniu od 1 do 9999;
• Obsługa przekładników napięciowych w zakresie 100÷500 V i przełożeniu od 1 do 9999;
• Wskazanie kWh/kvar (pobrana/oddana);
• Wskazania parametrów sieci;
• Zgodność z MID;
• Port Ethernet;
• Protokół Modbus TCP;
• Podświetlany, wielofunkcyjny wyświetlacz LCD;
• Możliwość zabezpieczenia konfiguracji licznika hasłem.

Mierzone wartości

Energia czynna pobrana/oddana	AE+/AE-	[kWh]
Energia bierna pobrana/oddana	RE+/RE-	[kvarh]
Napięcia fazowe	U1, U2, U3	[V]
Prądy fazowe	I1, I2, I3	[A]
Częstotliwość	F	[Hz]
Moc czynna	P	[W]
Moc bierna	Q	[var]
Moc pozorna	S	[VA]
Współczynnik mocy	cosϕ
Harmoniczne THD	%
Zapotrzebowanie na moc i prąd	kW, kvar, kVA, I

Program serwisowy

LE Config
Program umożliwia testowy odczyt wartości naliczonej energii oraz dokonanie nastaw podstawowych parametrów licznika.

Komunikacja PC-LE za pomocą konwertera USB CN-USB-485 ►
Program bezpłatny.

Programy do zdalnego odczytu wskazań liczników
LE-01M, LE-03M, LE-03M-CT, LE-01MR, LE-03MP, LE-1MQ, LE-03MQ, LE-03MQ-CT, LE-01MW, LE-03MW, LE-03MW-CT

MeternetPRO
Program MeternetPRO umożliwia zdalny odczyt stanów oraz wskazań liczników, multimetrów, przetworników pomiarowych, modułów rozszerzeń wejść/wyjść i innych urządzeń pomiarowych komunikujących się zgodnie z protokołem Modbus RTU. Aplikacja jest integralną częścią programu Excel. Odczytane dane przedstawiane są w tabeli programu. Dane można dowolnie kształtować zgodnie z programowymi funkcjami arkusza kalkulacyjnego. Wymiana danych pomiędzy urządzeniami a aplikacją realizowana jest po sieci RS-485 lub sieci lokalnej LAN. Program wraz z bazą danych zainstalowany jest na specjalnym serwerze MT-CPU-1, który pracuje w sieci lokalnej. Programowy interfejs użytkownika jest aplikacją web'ową (stroną internetową). Dostęp do programu jest poprzez dowolną przeglądarkę internetową. W przypadku sieci LAN z publicznym adresem IP istnieje możliwość konfiguracji pracy programu i odczytu danych poprzez internet.

Moduł rozliczeń abonentowych zużycia energii elektrycznej
Moduł rozliczeń abonentowych zużycia energii elektrycznej lub innych rejestrowanych wartości narastających, np. zużycia wody, ciepła, itp. Pozwala na wyliczanie przyrostów wartości w wyznaczonych okresach rozliczeniowych (przedziałach czasowych). Cykle: miesięczny, tygodniowy, dzienny, godzinowy. Moduł pozwala na tworzenie wielu indywidualnych i równolegle pracujących raportów.
