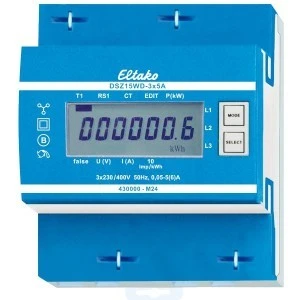

Licznik prądu trójfazowego z wyświetlaczem, kalibrowany MID ‑ DSZ15WD‑3x5A MID

Aparatura elektryczna

Licznik z przetwornikiem o regulowanym współczynniku przekształcenia i MID. Maksymalny prąd 3x5 A, strata w trybie czuwania tylko 0,5 W na ścieżkę. Urządzenie do montażu szeregowego na szynie DIN-EN 60715 TH35 w szafach instalacyjnych o stopniu ochrony IP51. 4 jednostki podziału = 70 mm szerokości, 58 mm głębokości. Klasa dokładności B (1%). Z interfejsem S0. Ten licznik prądu trójfazowego mierzy energię czynną na podstawie prądów płynących przez przekładniki. Zużycie własne wynoszące maksymalnie 0,5 W mocy czynnej na ścieżkę nie jest mierzone ani wyświetlane. Można podłączyć 1, 2 lub 3 przetworniki o prądach wtórnych do 5 A. Prąd rozruchowy wynosi 1O mA. Musi być dostępne złącze N. Zużycie jest zapisywane w pamięci nieulotnej i po awarii zasilania natychmiast ponownie wyświetlane. 7-segmentowy wyświetlacz LC można odczytać dwa razy w ciągu dwóch tygodni, nawet bez zasilania. Pobór mocy jest wyświetlany na ekranie za pomocą paska migającego 10 razy na kWh. Po prawej stronie wyświetlacza znajdują się przyciski MODE i SELECT, za pomocą których można przeglądać menu. Najpierw włącza się podświetlenie. Następnie można wyświetlić całkowitą energię czynną, energię czynną pamięci resetowalnej oraz chwilowe wartości mocy, napięcia i prądu dla każdego przewodu zewnętrznego. Ponadto można ustawić współczynnik przekładni. Fabrycznie jest on ustawiony na 5:5 i zablo- kowany mostkiem na zaciskach oznaczonych jako „JUMPER”. Współczynnik przekładni dosto- sowuje się do zainstalowanego przekładnika poprzez usunięcie mostka i ponowne ustawienie zgodnie z instrukcją wyświetlaną na wyświetlaczu. Następnie blokuje się go ponownie most- kiem. Można ustawić następujące współczynniki przekładni: 5:5, 50:5, 100:5, 150:5, 200:5, 250:5, 300:5, 400:5, 500:5, 600:5, 750:5, 1000:5, 1250:5 i 1500:5. Komunikat o błędzie (false) W przypadku braku przewodu zewnętrznego lub nieprawidłowego kierunku prądu wyświetla się komunikat ‚false‘ i odpowiedni przewód zewnętrzny wyświetlane są na wyświetlaczu. Uwaga! Przed rozpoczęciem prac przy przekładnikach prądu należy odłączyć ścieżki napięciowe licznika.
