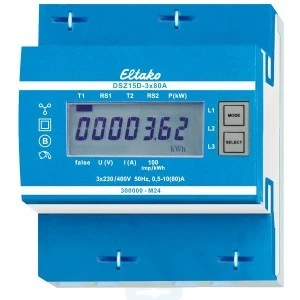

Licznik prądu trójfazowego z wyświetlaczem, kalibrowany MID ‑ DSZ15D‑3x80A MID

Aparatura elektryczna

Prąd maksymalny 3x80 A, strata w trybie czuwania tylko 0,5 W na ścieżkę. Urządzenie do montażu szeregowego na szynie DIN-EN 60715 TH35 w szafach instalacyjnych o stopniu ochrony IP51. 4 jednostki podziału = 70 mm szerokości, 58 mm głębokości. Klasa dokładności B (1%). Z interfejsem S0. Licznik prądu trójfazowego z bezpośrednim pomiarem mierzy energię czynną na podstawie prądów płynących między wejściami a wyjściami. Własne zużycie energii wynoszące maksymalnie 0,5 W mocy czynnej na ścieżkę nie jest mierzone ani wyświetlane. Można podłączyć 1, 2 lub 3 przewody zewnętrzne o natężeniu prądu do 80 A. Prąd rozruchowy wynosi 40 mA. Konieczne jest posiadanie przyłącza N. Zużycie jest zapisywane w pamięci nieulotnej i po awarii zasilania natychmiast ponownie wyświetlane. 7-segmentowy wyświetlacz LC można odczytać dwa razy w ciągu dwóch tygodni, nawet bez zasilania. Pobór mocy jest wyświetlany na wyświetlaczu za pomocą paska migającego 100 razy na kWh. Standardowo może być również używany jako licznik 2-taryfowy: Po podłączeniu napięcia 230 V do zacisków E1/E2 następuje przełączenie na drugą taryfę. Po prawej stronie wyświetlacza znajdują się przyciski MODE i SELECT, które służą do przeglądania menu. Najpierw włącza się podświetlenie . Następnie można wyświetlić całkowitą energię czynną dla każdej taryfy, energię czynną z resetowalnej pamięci RS1 lub RS2 oraz chwilowe wartości mocy, napięcia i prądu dla każdego przewodu zewnętrznego. Komunikat o błędzie (false) W przypadku braku przewodu zewnętrznego lub nieprawidłowego kierunku prądu wyświetla się komunikat ‚false‘ i odpowiedni przewód zewnętrzny.
