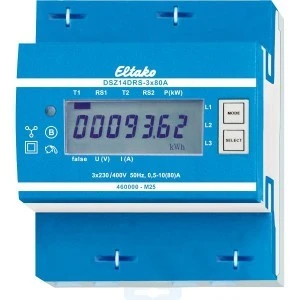

Licznik prądu trójfazowego z magistralą RS485 z wyświetlaczem, MID sprawdzony ‑ DSZ14DRS‑3x80A MID

Aparatura elektryczna

Licznik prądu trójfazowego z magistralą RS485. Maksymalny prąd 3x80 A, strata w trybie czuwania tylko 0,8 W na L1 i po 0,5 W na L2 i L3. Urządzenie do monta u szeregowego na szynie DIN-EN 60715 TH35 w szafach instalacyjnych o stopniu ochrony IP51. 4 jednostki podziałowe = szeroko 70 mm, głębokość 58 mm. Klasa dokładności B (1%). Z interfejsem RS485. Licznik prądu trójfazowego z bezpośrednim pomiarem mierzy energię czynną na podstawie prądów płynących między wejściami a wyjściami. Zużycie własne wynoszące tylko 0,8 W lub 0,5 W mocy czynnej na ścieżkę nie jest mierzone ani wyświetlane. Można podłączyć 1, 2 lub 3 przewody zewnętrzne o natężeniu prądu do 80 A. Prąd rozruchowy wynosi 4O mA. Muszą być dostępne przyłącza L1 i N. Podłączenie za pomocą FBA14 do magistrali ELTAKO-RS485 za pomocą 2- żyłowego ekranowanego przewodu magistrali (np. przewodu telefonicznego). W ostatnim liczniku energii elektrycznej w magistrali RS485 należy podłączyć do zacisków RSA/RSB dołączoną rezystancję terminującą (120 Ω). Stan licznika i moc chwilowa są przekazywane do magistrali – np. w celu przesłania do zewnętrznego komputera lub sterownika – a także wysyłane do sieci radiowej za pośrednictwem FAM14. Zużycie jest zapisywane w pamięci nieulotnej i po awarii zasilania natychmiast ponownie wyświetlane. 7-segmentowy wyświetlacz LC można odczytać dwa razy w ciągu dwóch tygodni, nawet bez zasilania. Pobór mocy jest sygnalizowany diodą LED migającą 1000 razy na kWh obok wy wietlacza. Standardowo może być również używany jako licznik 2-taryfowy: Po podłączeniu napięcia 230 V do zacisków E1/E2 następuje przełączenie na drugą taryfę. Po prawej stronie wyświetlacza znajdują się przyciski MODE i SELECT, za pomoc których można przeglądać menu zgodnie z instrukcją obsługi. Najpierw włącza się podświetlenie. Następnie można wyświetlić całkowitą energię czynną dla każdej taryfy, energię czynną z pamięci resetowalnej RS1 lub RS2 oraz aktualne wartości mocy, napięcia, prądu i wartość PcH. Komunikat o błędzie (false) W przypadku braku przewodu zewnętrznego lub nieprawidłowego kierunku prądu wyświetla się komunikat 'false' i odpowiedni przewód zewnętrzny. Ponadto w przypadku nieprawidłowego kierunku prądu wyświetlacz miga. Aby telegramy DSZ14 były przekazywane do magistrali, FAM14 musi przypisać adres urządzenia dla DSZ14. W przypadku liczników wyprodukowanych od 33/23 tygodnia dostępne są dodatkowe opcje ustawień w FAM14
